更多>>使用愛普生晶振過程中應注意哪些事項
來源：http://www.jqhs.com.cn 作者：kangbidz 2012年12月12

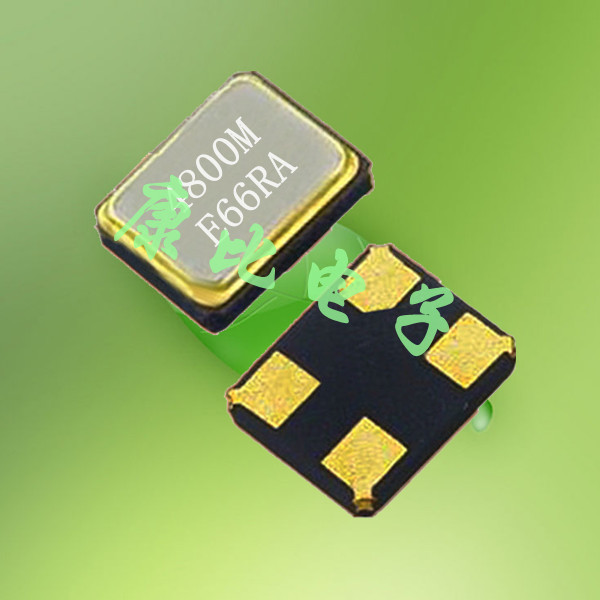

Epson日本愛普生株式會社晶體，是當今壓電晶體行業中的先驅者，所涉及到的晶體領域很廣泛，其中最具常見的32.768K千赫茲晶體已經是“家喻戶曉”了，手機中應用到的MC-146這款晶體已經是普遍供應，直插式C-001RX，C-002RX，C-004R音叉型晶體應用于時鐘顯示功能，還有汽車電子，消費類電子等。但是電子產品畢竟是很脆弱的，在生產過程中要注意很多事項，不然會導致晶體產生不良，或者不能起振的現象。
所以在使用愛普生晶振每款產品的過程中都要仔細了解它的產品規格書，嚴格按照它產品規格書中的指示說明來操作。晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當的條件下存儲，安裝，運輸。并在最佳生產條件下使用該產品。
1.抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2.輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3.化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4.粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5.鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6.靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
7.設計過程中的事項
7.1機械振動的影響
當貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
7.2.PCB設計指導
（1）理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
（2）在設計時請參考相應的推薦封裝。
（3）在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
（4）請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
8.存儲事項
（1）在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。 正常溫度和濕度：溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
9.操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
10.使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
晶振在工作過程中不能受到外界的影響，否則會出現頻率不穩定，參數混亂的情況發生，因為壓電晶體是起到一個頻率輸出和接收頻率信號的作用，如果受到干擾導致它的接收信號頻率就會產生錯誤。請廣大客戶謹記這點。
作者—康比電子
