Abracon llc成立于1992年8月5日,其愿景是成為頂級制造商,并擁有非并行應用工程和銷售支持.為了實現這一愿景,Abracon晶振獲得了iso9001-2008質量認證,在北美和海外的生產設施和技術合作伙伴中選擇了股權投資,建立了與即將到來的技術公司的渠道伙伴關系,并在其加州的位置設立了一個國家的藝術工程實驗室.在加州和伊利諾斯州擁有設計和應用工程資源;在得克薩斯州,加利福尼亞州,中國,臺灣,新加坡,蘇格蘭和德國的銷售辦事處,主要生產銷售石英晶振,石英晶體,貼片晶振,石英晶體振蕩器,有源晶振等.其中關于MEMS可編程晶振技術更是行業中的翹楚.
基于微機電系統(MEMS)的設備最初是在1960年代中期制造的.從那時起,該技術已經發展到現在可以以極小的外形尺寸提供溫度穩定的MEMS振蕩器.,歷史上,參考振蕩器用于為鎖相環電路提供時鐘;向任何定時相關電路提供參考信號主要利用石英晶振作為核心諧振器.與降低這些設備的形狀因數相關的難度,同時保持成本下降,一直是一個挑戰.此外,對于需要更穩定穩定性的更寬溫度范圍的解決方案,晶體振蕩器的成本仍然高于市場愿意承擔的成本.最新一代MEMS振蕩器有效地解決了這兩個挑戰.
圖一
現代MEMS振蕩器利用硅晶片處理技術構建.微型MEMS諧振器結構的創造取得了重大進展,使得能夠制造精確的時鐘振蕩器.這些器件現在可以提供標準振蕩器封裝,包括5x7mm,5x3.2mm,2.5x2.0mm,現在可兼容1612晶振.
采用先進的電路拓?fù)浣Y(jié)構,提供CMOS和差分時鐘輸出,包括LVDS和LVPECL的差分晶振.此外,這些器件針對低電壓工作進行了優化,低至+1.8V標準邏輯電平.

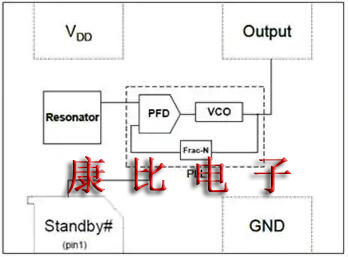

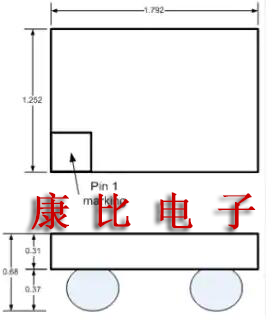

LVCMOSMEMS振蕩器的簡化框圖如圖(1)所示.該架構已成功應用于球柵陣列封裝,測量范圍僅為1.792x1.252x0.68mm.
圖二
圖(2)所示的最新MEMS振蕩器產品旨在滿足1.6x1.2x1.0mm的工業標準振蕩器占位面積.利用專有的石英晶體諧振器技術,該器件具有大量的可用性,具有以下關鍵屬性:
ASCSM系列MEMS振蕩器配置為滿足1.0MHz至156.25MHz之間的任何頻率需求.由于這些設備在工廠可配置,因此客戶可以指示任何所需的頻率,并且可以立即生產.由于采用標準晶圓處理技術,可以在幾周而不是幾個月內滿足大批量需求,這通常與非標準頻率的晶體振蕩器有關.
圖三

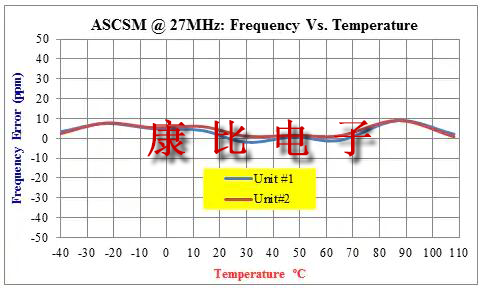

這一先進的MEMS振蕩器系列采用傳統的分?jǐn)?shù)合成方法,并配有溫度校正電路.該技術可在-40ºC至+105ºC的耐高溫晶振寬工作溫度范圍內實現±10ppm的溫度穩定性.圖(4)描述了Abracon的ASCSM系列MEMS振蕩器的典型溫度誤差.
圖四
總之,可編程晶振已發展為提供低成本,快速轉向參考時鐘解決方案,通常可在1MHz至460MHz范圍內使用LVCMOS或LVDS/LVPECL輸出.這里展示的微型ASCSM系列目前可提供1MHz至156.25MHz的LVCMOS輸出.
