更多>>LVPECL/LVDS差分晶振專用于電信應用
來源：http://www.jqhs.com.cn 作者：康比電子 2019年01月04
IQD晶振集團在英國成立于1973年,憑借45年的頻率產品制造經驗,IQD是頻率控制市場公認的市場先鋒,也是歐洲領先的無源晶振,石英晶振,貼片晶振,石英晶體振蕩器元件制造商之一WürthElektronikeiSos集團的一部分.IQD擁有80多個國家的活躍客戶,提供全面的頻率產品系列之一,從低成本商用級產品到高可靠性工業和汽車應用,.

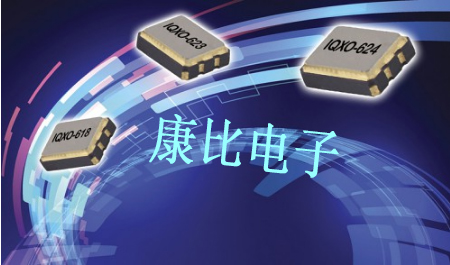

IQD推出了新系列的LVPECL(IQXO-623/IQXO-624)和LVDS(IQXO-618)輸出時鐘振蕩器,相位抖動小于1psrms(超過12kHz至20MHz),無論指定哪種輸出.

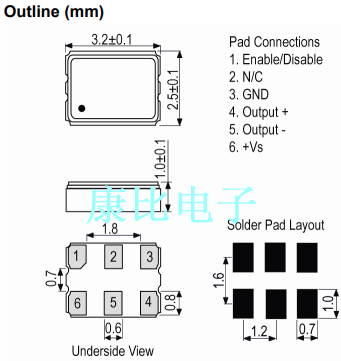

這些新型號差分晶振采用密封的3.2x2.5x1.1mm陶瓷6焊盤封裝,頻率范圍為13.5MHz至156.25MHz.IQXO-618,IQXO-623和IQXO-624主要用于以太網(10G/40G),光纖通道和SONET/SDH等應用.
新型石英晶體振蕩器提供2.5V或3.3V電壓,在-40至85攝氏度的工作溫度范圍內具有±30ppm的頻率穩定性.IQXO-618,IQXO-623和IQXO-624具有最大電流消耗50mA,上升和下降時間最長1ms,并在引腳1上包含一個啟用/禁用功能作為標準.
差分貼片晶振相較于普通晶振而言,低電流電壓可達到低值1V,工作電壓在2.5V-3.3V,是普通石英晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中要求高,技術高的石英晶體振蕩器,具有相位低,損耗低的特點.無論在價格方面還是性能方面都是行業中較高的.
.png)
環境參數
儲存溫度范圍:-55至125℃
跌落試驗(JIS-C0044):在試驗前測量樣品的頻率.然后,它以自由落體的形式從100厘米分鐘的高度掉落到厚度為30毫米分鐘的堅硬木板上.
振動(MIL-STD-883F:2007.3):測試前測量樣品的頻率.在X,Y和Z軸上進行振動測試.頻率范圍:20~2000赫茲,峰間振幅:1.52毫米,峰值加速度:20G,掃描時間:20分鐘/軸,平均總測試時間:4小時.
低溫暴露(JIS-C0020):測試前測量有源晶振樣品的頻率.將設備暴露在-40°C±3°C下168±6小時.室溫放置1~2小時后測量電氣性能.
老化試驗(JIS-C0021):在試驗前測量樣品的頻率.將器件暴露在+125°C±3°C下720±48小時.室溫放置1~2小時后測量電氣性能.
高溫和高濕度(MIL-STD-883F:1004.7):測試前測量樣品的頻率.將設備暴露在+85°C±5°C和85±5%濕度下168±6小時.室溫放置1~2小時后測量電氣性能.
溫度循環試驗(MIL-STD-883F:1010.8):在試驗前測量樣品的頻率.將設備暴露于100個周期:
低溫:-55°C±3°C持續15±3分鐘升溫至高溫:2-3分鐘
高溫:+125°C±3°C持續15±3分鐘,緩降至低溫:2-3分鐘
室溫放置1~2小時后測量電氣性能
技術合作伙伴
IQD是Statek Corporation高度專業化的基于光刻工藝的石英晶體振蕩器和傳感器的全球授權分銷商,提供非常高的環境性能,特別適用于軍事,航空和"井下"應用。
作為Rakon的前任部門,IQD與全球渠道合作伙伴保持著密切的合作伙伴關系,為自己的產品系列提供Rakon的專業高性能振蕩器.Rakon世界領先的定時解決方案特別拉康新適用于電信和網絡基礎設施,GPS定位和衛星應用中的同步連接.
客戶合作伙伴
IQD晶振集團采取合作方式與客戶合作.我們經驗豐富的多語種銷售,應用支持和工程團隊可指導客戶從設計階段到全面生產.IQD差分晶振的產品由世界各地的航空航天,汽車,通信,計算,消費,工業和醫療行業的領先制造商指定.
IQD推出了新系列的LVPECL(IQXO-623/IQXO-624)和LVDS(IQXO-618)輸出時鐘振蕩器,相位抖動小于1psrms(超過12kHz至20MHz),無論指定哪種輸出.
這些新型號差分晶振采用密封的3.2x2.5x1.1mm陶瓷6焊盤封裝,頻率范圍為13.5MHz至156.25MHz.IQXO-618,IQXO-623和IQXO-624主要用于以太網(10G/40G),光纖通道和SONET/SDH等應用.
差分貼片晶振相較于普通晶振而言,低電流電壓可達到低值1V,工作電壓在2.5V-3.3V,是普通石英晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中要求高,技術高的石英晶體振蕩器,具有相位低,損耗低的特點.無論在價格方面還是性能方面都是行業中較高的.
儲存溫度范圍:-55至125℃
跌落試驗(JIS-C0044):在試驗前測量樣品的頻率.然后,它以自由落體的形式從100厘米分鐘的高度掉落到厚度為30毫米分鐘的堅硬木板上.
振動(MIL-STD-883F:2007.3):測試前測量樣品的頻率.在X,Y和Z軸上進行振動測試.頻率范圍:20~2000赫茲,峰間振幅:1.52毫米,峰值加速度:20G,掃描時間:20分鐘/軸,平均總測試時間:4小時.
低溫暴露(JIS-C0020):測試前測量有源晶振樣品的頻率.將設備暴露在-40°C±3°C下168±6小時.室溫放置1~2小時后測量電氣性能.
老化試驗(JIS-C0021):在試驗前測量樣品的頻率.將器件暴露在+125°C±3°C下720±48小時.室溫放置1~2小時后測量電氣性能.
高溫和高濕度(MIL-STD-883F:1004.7):測試前測量樣品的頻率.將設備暴露在+85°C±5°C和85±5%濕度下168±6小時.室溫放置1~2小時后測量電氣性能.
溫度循環試驗(MIL-STD-883F:1010.8):在試驗前測量樣品的頻率.將設備暴露于100個周期:
低溫:-55°C±3°C持續15±3分鐘升溫至高溫:2-3分鐘
高溫:+125°C±3°C持續15±3分鐘,緩降至低溫:2-3分鐘
室溫放置1~2小時后測量電氣性能
IQD是Statek Corporation高度專業化的基于光刻工藝的石英晶體振蕩器和傳感器的全球授權分銷商,提供非常高的環境性能,特別適用于軍事,航空和"井下"應用。
作為Rakon的前任部門,IQD與全球渠道合作伙伴保持著密切的合作伙伴關系,為自己的產品系列提供Rakon的專業高性能振蕩器.Rakon世界領先的定時解決方案特別拉康新適用于電信和網絡基礎設施,GPS定位和衛星應用中的同步連接.
客戶合作伙伴
IQD晶振集團采取合作方式與客戶合作.我們經驗豐富的多語種銷售,應用支持和工程團隊可指導客戶從設計階段到全面生產.IQD差分晶振的產品由世界各地的航空航天,汽車,通信,計算,消費,工業和醫療行業的領先制造商指定.
