更多>>6G小體積Q26.0-JXS21-12-10/20-T1-FU-LF石英晶體需要注意什么？
來源：http://www.jqhs.com.cn 作者：康比電子 2023年06月29
零部件短缺的話題無處不在。如今，幾乎每個電子元件都會受到影響。原因是什么？這些問題多種多樣，其中包括供應貼片晶振問題，以及相應的部件的可用性問題。其他可以追溯到數字化，導致最終產品的數量增加，因此，需求增加。這種情況在2022年也不太可能緩解。受影響的公司面臨盡快找到解決方案的挑戰。通常，這意味著使用其他尺寸或其他系列的部件。
為了確保最終一切正常，新元件必須正確安裝在現有電路中。我們的技術支持和產品管理部門的同事現在正在深入研究這個話題。
造成目前這種情況的原因是什么？
嗯，各種原因導致石英晶振組件短缺。一方面，制造商停止生產IC和封裝，因為他們精簡了產品組合。更小組件的普遍趨勢是這些停產的原因之一。然而，2020年10月日本一家集成電路制造商的火災等事件主要影響了TCXOs，也不改善情況。6G小體積Q26.0-JXS21-12-10/20-T1-FU-LF石英晶體需要注意什么？
此外，疫情還擾亂了全球供應鏈。正是航空貨運受到了這種情況的影響，導致了航運的強勁增長。反過來，這導致了供應瓶頸和價格上漲——原材料也是如此。
6G小體積Q26.0-JXS21-12-10/20-T1-FU-LF石英晶體需要注意什么？
經濟放緩源于經濟發展，但也源于疫情的發展，許多公司不得不面對相當克制的訂購行為，在此之后，需求再次大幅上升。即使在疫情開始時訂單減少和病例減少也沒有緩解局勢。
6G小體積Q26.0-JXS21-12-10/20-T1-FU-LF石英晶體需要注意什么？
因此，我們注意到頻率給定元件市場明顯的小型化趨勢，就像其他電子元件一樣，首先必須在整個價值鏈中實施。
因此，目前的短缺與使用更小元件的趨勢不謀而合——頻率給定元件的小型化對客戶電路有什么影響？

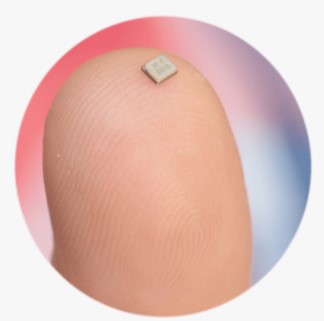

基本上，可以說石英毛坯的頻率取決于毛坯的厚度或薄度。石英坯越薄，頻率越高。然而，這可能會導致元件小型化的問題，因為低頻時需要更厚的空白。當我們試圖將這些較厚的坯料放入最終應用所需的最小包裝中時，我們遇到了物理限制。當切換到小體積晶振組件時，這是必須考慮的一點。
除此之外，對頻率給定部件的當前要求是在寬溫度范圍內確保高頻率精度，同時具有低功耗。由于輸出頻率取決于客戶電路中的許多不同因素，例如負載容量，我們建議與我們的銷售部門密切交流，以便為相應的應用選擇合適的元件。
這對你和你的同事意味著什么？
我們收到許多客戶詢問他們電路的問題。接下來，我們確定這些問題。通常，這需要電路分析待執行。在使用其他元件的情況下，可能需要重新設計電路。我們也在這里提供支持。
6G小體積Q26.0-JXS21-12-10/20-T1-FU-LF石英晶體需要注意什么？
6G小體積Q26.0-JXS21-12-10/20-T1-FU-LF石英晶體需要注意什么？
我們盡一切努力確保顧客的可用性，防止生產線停工。在這方面，與我們的供應商保持密切聯系很有幫助。作為制造商，我們在這里也可以依靠長期穩定的關系。
我們與客戶的合作是緊密的，并建立在開放交流的基礎上。我們從開發到技術支持都照顧我們的客戶。在疫情的困難時期，我們也贏得了新客戶，并通過我們的技術建議和大力支持說服了他們。這讓我們特別開心。尤其是現在，在組件中斷和交付困難的背景下，對于一個成功的項目來說，盡早快速地行動是非常重要的。
在重新設計時需要考慮哪些要點？
在重新設計過程中，必須考慮或多或少完全相同的點，就像電路的新設計一樣。重要的是，石英晶體諧振器在電路中諧振。因為封裝的小型化。較小的石英晶體幾乎總是具有較高的諧振電阻。簡單地將它們插入現有電路意味著石英可能不再正確諧振，或者在最壞的情況下，根本不諧振。然而，這可以通過調整電路來解決，例如通過降低負載容量和調整電阻器。
如果在現有電路中使用新元件，還必須分析驅動電平。驅動電平描述了作用在石英晶體上的功率。最大值在數據手冊中定義，不得超過。這是為了避免石英過載。
問題是由于較高的諧振電阻和較小的外殼尺寸，需要較高的驅動電平。然而，高驅動水平反映在石英的壽命中。因此，在所需壽命和振動安全性之間取得平衡至關重要。
最后，應當注意，當使用其它元件時，電路的測量值也必須重建。否則，價值觀就會扭曲。
我還想指出的是，重新設計電路并不是只有一種方法，通常不同的方案都可行。合理的技術建議有助于找到合適的解決方案。我和我的同事們樂意為此效勞。
在哪些其他主題中，我們可以為客戶提供進一步的支持？
我們不僅在選擇合適的石英晶振頻率給定元件方面為客戶提供支持，還在電路優化或元件設計支持等方面為客戶提供支持。如前所述，我們在施文寧根的電子實驗室進行客戶特定的電路分析。這樣做，就可以檢查這次采訪中描述的要點。具體來說，這包括頻率精度、振動安全以及布局的相應變化。
