在研究如何指定石英晶體諧振器時,有必要了解制造商需要什么才能制造滿足其要求的元件.為了能夠正確地指定石英晶體,需要包括負載電容,諧振類型等的規格.制造商通常會有一份形式表,需要在其中添加各種規格圖.下面康比電子簡述一下.
頻率規格
顯然,任何石英晶體諧振器的主要規格是其頻率.這通常表示為頻率容差所要求的許多有效數字,盡管七個數字通常是最大值.明智的做法是將頻率表示為正確數量的有效數字,以避免在石英晶體規范的這一領域產生誤解.
共振類型
有兩種類型的共振適用于石英晶振.一個是并聯諧振,另一個是串聯諧振.所需的實際類型取決于使用的電路.雖然晶體可以在任何一種模式下工作,但每種諧振的諧振頻率略有不同.對于某些應用,例如微處理器時鐘發生器,兩個頻率之間的微小差異可能不是問題,但對于許多其他頻率而言.因此,晶體規格應明確包括所需的共振類型.
晶體諧振器模式
石英晶體可以以基本模式或泛音模式操作.低于25MHz的晶振頻率通常被設計為以其基本模式工作,而在此之上它們通常被設計用于泛音操作,盡管制造技術改進了更高頻率的晶體變得可用.因此,該模式是晶體規范的重要元素.
當命令泛音晶體時,指出操作的準確頻率而不是預期的基頻,因為在所需的頻率上可能出現混淆,并且晶體的泛音頻率與基波的諧波不完全相同.頻率可能導致提供不正確的頻率.泛音晶體的頻率通常以MHz表示,而以其基頻工作的頻率通常以kHz表示.
晶體負載電容規格
最常見的晶體類型是并聯諧振,其中晶體以高于其串聯諧振頻率(最低阻抗點)的頻率工作.當以并聯諧振模式操作時,晶體諧振器需要一定水平的負載電容.這是提供給石英晶體諧振器的振蕩器電路的電容.外部電容形成諧振電路的一部分.負載電容的一個常見值是30pF,盡管20pF也被廣泛使用.
校準公差規范
這是晶體在25°C溫度下制造的最終頻率,通常假定為電子設備的工作溫度.但是,如果要在烤箱中使用水晶,則應該說明烤箱的溫度.校準公差本身以ppm(百萬分率)表示.

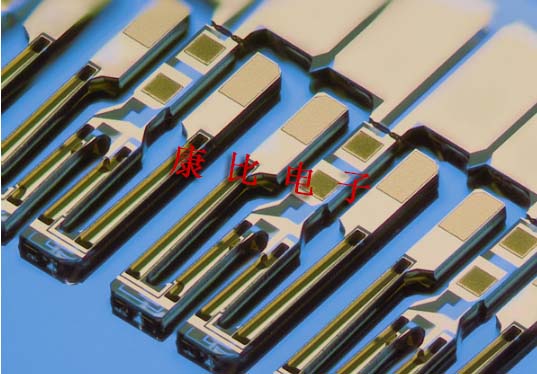

.jpg)
溫度穩定
溫度穩定性是晶體規格的另一個重要領域,它是溫度變化時允許的頻率偏差.再次通常以ppm表示,來自每攝氏度的參考溫度的頻率.有時,諧振器規格可能會使用由校準和溫度穩定性公差之和組成的頻率容差.
持有人的風格
水晶有多種包裝.有許多標準品種用于通孔安裝和插座.諸如HC43等樣式仍然可以廣泛使用,但也有許多新的封裝用于表面貼片晶振貼裝焊接.有必要咨詢制造商的數據表以作出最終選擇.
石英晶體老化
石英晶體的老化取決于許多因素,特別是封裝.它通常在操作的前幾周內最大,因此在使用前運行用于高質量烤箱振蕩器的晶體.老化的數字在給定時間內以一定數量的ppm表示,通常是一天和/或一年.
虛假的反應
在某些應用中,雜散響應可能很重要,但有些響應可能在主頻率的幾百千赫茲范圍內.這些通常是低的,并且很少在振蕩器電路中引起問題,除非有源晶振中使用的調諧電路在與附近響應相同的頻率上諧振.它們在過濾器應用程序中可能更重要,可能需要指定相對于主響應的最大響應級別.在過濾器中可能會使用幾個晶體,并且它們不會全部使用相同的頻率.這將導致響應也出現在不同的頻率上,使問題不那么嚴重.
活動
對晶體活動的測量是在其等效電路的運動臂中看到的電阻分量.正如預期的那樣,電阻和Q彼此成反比.
訂購石英晶振時,必須確保一切都已完成,以確保規格正確.制造原型有時需要幾周時間,因此必須確保一切都正確完成,以避免誤解并確保所有數據都正確無誤.通過正確指定晶體,通常可以獲得快速的服務.
頻率規格
顯然,任何石英晶體諧振器的主要規格是其頻率.這通常表示為頻率容差所要求的許多有效數字,盡管七個數字通常是最大值.明智的做法是將頻率表示為正確數量的有效數字,以避免在石英晶體規范的這一領域產生誤解.
共振類型
有兩種類型的共振適用于石英晶振.一個是并聯諧振,另一個是串聯諧振.所需的實際類型取決于使用的電路.雖然晶體可以在任何一種模式下工作,但每種諧振的諧振頻率略有不同.對于某些應用,例如微處理器時鐘發生器,兩個頻率之間的微小差異可能不是問題,但對于許多其他頻率而言.因此,晶體規格應明確包括所需的共振類型.
晶體諧振器模式
石英晶體可以以基本模式或泛音模式操作.低于25MHz的晶振頻率通常被設計為以其基本模式工作,而在此之上它們通常被設計用于泛音操作,盡管制造技術改進了更高頻率的晶體變得可用.因此,該模式是晶體規范的重要元素.
當命令泛音晶體時,指出操作的準確頻率而不是預期的基頻,因為在所需的頻率上可能出現混淆,并且晶體的泛音頻率與基波的諧波不完全相同.頻率可能導致提供不正確的頻率.泛音晶體的頻率通常以MHz表示,而以其基頻工作的頻率通常以kHz表示.
晶體負載電容規格
最常見的晶體類型是并聯諧振,其中晶體以高于其串聯諧振頻率(最低阻抗點)的頻率工作.當以并聯諧振模式操作時,晶體諧振器需要一定水平的負載電容.這是提供給石英晶體諧振器的振蕩器電路的電容.外部電容形成諧振電路的一部分.負載電容的一個常見值是30pF,盡管20pF也被廣泛使用.
校準公差規范
這是晶體在25°C溫度下制造的最終頻率,通常假定為電子設備的工作溫度.但是,如果要在烤箱中使用水晶,則應該說明烤箱的溫度.校準公差本身以ppm(百萬分率)表示.
溫度穩定性是晶體規格的另一個重要領域,它是溫度變化時允許的頻率偏差.再次通常以ppm表示,來自每攝氏度的參考溫度的頻率.有時,諧振器規格可能會使用由校準和溫度穩定性公差之和組成的頻率容差.
持有人的風格
水晶有多種包裝.有許多標準品種用于通孔安裝和插座.諸如HC43等樣式仍然可以廣泛使用,但也有許多新的封裝用于表面貼片晶振貼裝焊接.有必要咨詢制造商的數據表以作出最終選擇.
石英晶體老化
石英晶體的老化取決于許多因素,特別是封裝.它通常在操作的前幾周內最大,因此在使用前運行用于高質量烤箱振蕩器的晶體.老化的數字在給定時間內以一定數量的ppm表示,通常是一天和/或一年.
虛假的反應
在某些應用中,雜散響應可能很重要,但有些響應可能在主頻率的幾百千赫茲范圍內.這些通常是低的,并且很少在振蕩器電路中引起問題,除非有源晶振中使用的調諧電路在與附近響應相同的頻率上諧振.它們在過濾器應用程序中可能更重要,可能需要指定相對于主響應的最大響應級別.在過濾器中可能會使用幾個晶體,并且它們不會全部使用相同的頻率.這將導致響應也出現在不同的頻率上,使問題不那么嚴重.
活動
對晶體活動的測量是在其等效電路的運動臂中看到的電阻分量.正如預期的那樣,電阻和Q彼此成反比.
訂購石英晶振時,必須確保一切都已完成,以確保規格正確.制造原型有時需要幾周時間,因此必須確保一切都正確完成,以避免誤解并確保所有數據都正確無誤.通過正確指定晶體,通常可以獲得快速的服務.
