更多>>EPSON醫療設備應用OSC有源晶振Q3805CA10009600
來源：http://www.jqhs.com.cn 作者：yies 2022年09月15

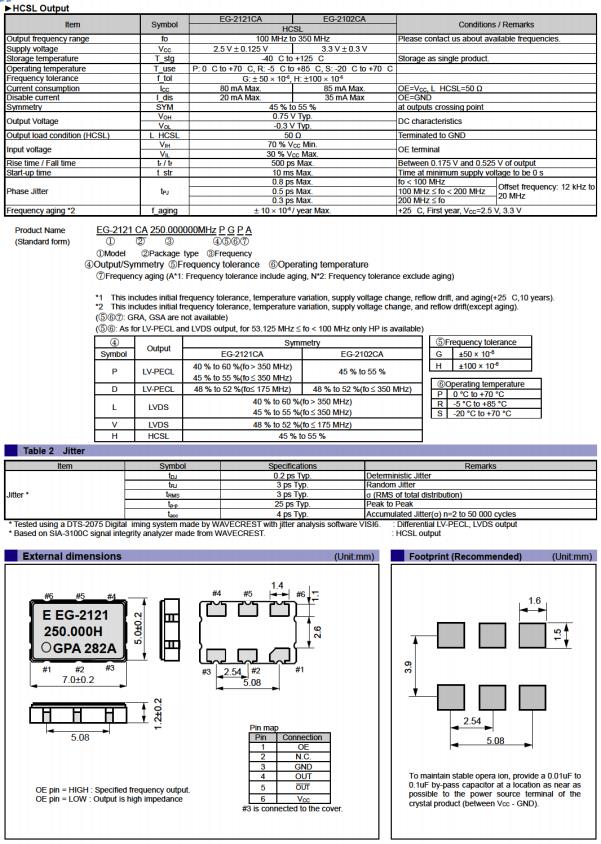

EPSON醫療設備應用OSC有源晶振Q3805CA10009600，愛普生公司作為日系品牌最為優秀的制造商，憑著自身的信念，成為一家實力派制造商，擁有先進的生產技術和高端的生產設備，向市場提供優質的晶振產品,主要生產有源晶振，石英晶體，石英晶體振蕩器等元器件，愛普生晶振公司所生產的產品經過嚴格的生產體系制作而成，當市場開始主流醫療晶振，通過自身的研究開發了EG-2121CA晶振，OSC晶振，有源貼片晶振編碼Q3805CA10009600，頻率54.000000兆赫，輸出WaveLVDS，電源電壓2.38 ~ 2.62 V，尺寸(LxWxH)7.00 x 5.00 x 1.20 mm，工作溫度0至+70°C，頻率公差±100ppm，這是一款具備優越性能,低損耗,低抖動的有源晶振，應用領域廣泛，其中包含用于醫療設備，可視智能家居，藍牙模塊等。
                                                                         Product Number |
  Model |
Frequency |
 LxWxH |
 Output Wave |
 Supply Voltage |
 Ope Temperature |
| Q3805CA10009000 | EG-2121CA | 160.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10009100 | EG-2121CA | 644.531300 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10009200 | EG-2121CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10009300 | EG-2121CA | 175.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10009400 | EG-2121CA | 625.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10009500 | EG-2121CA | 75.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10009600 | EG-2121CA | 54.000000 MHz | 7.00 x 5.00 x 1.20 mm | 差分晶振 | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10009700 | EG-2121CA | 350.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10009800 | EG-2121CA | 700.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10009900 | EG-2121CA | 300.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10010000 | EG-2121CA | 328.710900 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10010100 | EG-2121CA | 140.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10010200 | EG-2121CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10010300 | EG-2121CA | 125.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10010400 | EG-2121CA | 150.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10010500 | EG-2121CA | 148.351600 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10010600 | EG-2121CA | 266.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10010700 | EG-2121CA | 400.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10010800 | EG-2121CA | 644.531250 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| Q3805CA10010900 | EG-2121CA | 350.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| Q3805CA10011000 | EG-2121CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
EPSON醫療設備應用OSC有源晶振Q3805CA10009600，選擇振蕩器時還需要考慮功耗。分立振蕩器的功耗主要由反饋放大器的電源電流以及電路內部的電容值所決定。CMOS放大器功耗與工作頻率成正比，可以表示為功率耗散電容值。比如，HC04反相器門電路的功率耗散電容值是90pF。在4MHz、5V電源下工作時，相當于1.8mA的電源電流。再加上20pF的晶振負載電容，整個電源電流為2.2mA。陶瓷諧振槽路一般具有較大的負載電容，相應地也需要更多的電流。
相比之下，有源晶振模塊一般需要電源電流為10mA ~60mA。硅振蕩器的電源電流取決于其類型與功能，范圍可以從低頻(固定)器件的幾個微安到可編程器件的幾個毫安。一種低功率的硅振蕩器，如MAX7375，工作在4MHz時只需不到2mA的電流。在特定的應用場合優化時鐘源需要綜合考慮以下一些因素：精度、成本、功耗以及環境需求。
