更多>>（壓控振蕩器）一種獨特的壓電特性
來源：http://www.jqhs.com.cn 作者：kangbidz 2013年04月03
在通訊業相當發達的信息時代，高精密壓控特性石英晶振顯示出了它獨特的作用。比如無線網絡信號源的輸出與接收，大型軍工產品等。隨著國內數碼通訊行業的發達鼎盛，所需電子元件的要求越來越高，雖然在價格上壓控系列的價格是比較貴些，但是質量的保證和高精確穩定性使它占據了主場地位。
壓控振蕩器（VCXO） 是一種以電壓輸入來用來控制振蕩頻率的電子振蕩電路設計。其振蕩的頻率或重復的比例會隨著直流電壓的不同而改變，這個特性可以用來將調變訊號當做壓控振蕩器的輸入而產生不同的調變訊號，像是FM調變、PM調變、PWM調變。
如何利用壓控振蕩器來控制頻率是一門很深的課題，高頻壓控振蕩器的電壓控制頻率部份, 通常是用變?nèi)荻O管 C 與電感 L, 所接成的 LC 諧振電路。提高變?nèi)荻O管的逆向偏壓, 二極管內的空泛區會加大, 兩導體面之距離一變長, 電容就降低了, 此 LC 電路的諧振頻率, 就會被提高. 反之, 降低逆向偏壓時, 二極管內的電容變大, 頻率就會降低.
而低頻壓控振蕩器則依照不同頻率而選擇不同的方法，例如以改變對電容的充電速率為手段來得到一個電壓控制的電流源。參見波型產生器。
一個（石英振蕩器）OSC通常被使用在下列場合：當頻率需要在小范圍內的調整時、
當正確的頻率或相位對于振蕩器而言是十分重要時、利用不同電壓來當作控制源的振蕩器、用來分散在某個頻率范圍內的干擾使該頻段不受到太大的影響。壓控石英振蕩器的典型頻率變化在數十個PPM之間，這是因?yàn)楦咂焚|(zhì)系數（Quality Factor, or Q Factor）的石英振蕩器只會產生少量的頻率范圍位移。
當射頻電路發射（transmitter）電波時會有熱量產生而發生頻率漂移，而使得溫度補償壓控石英振蕩被廣泛的使用，因?yàn)?a href="http://www.jqhs.com.cn/help/" target="_blank">溫補晶振可以根據溫度周圍變化改變晶體本身所需要的溫度系數從而不會出現頻漂的現象，而壓控振蕩器是可以很好的保護晶振電路中的電壓輸出情況不會受到外部電壓所干擾，從而達到電壓穩定性強的效果，VC-TCXO不會受到溫度和外部電壓干擾的影響而改變其壓電特性。

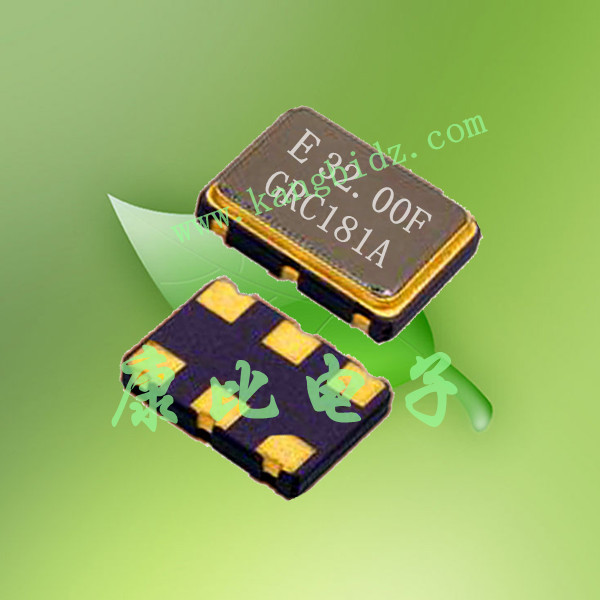

康比電子正是看到這種發展需求不斷創新改革，于是引進代理日本五大品牌晶振，EPSON、SEIKO、KDS、CITIZEN、muRata.原裝正品現貨供應，我們有專業的進口渠道，保證了貨源的問題。另一方面公司著力像貼片晶振方向發展，投資研究出最小的石英晶振4腳封裝，現已投產滿足了市場小型化的需求，希望能給廣大客戶帶來便捷。
作者—康比電子
壓控振蕩器（VCXO） 是一種以電壓輸入來用來控制振蕩頻率的電子振蕩電路設計。其振蕩的頻率或重復的比例會隨著直流電壓的不同而改變，這個特性可以用來將調變訊號當做壓控振蕩器的輸入而產生不同的調變訊號，像是FM調變、PM調變、PWM調變。如何利用壓控振蕩器來控制頻率是一門很深的課題，高頻壓控振蕩器的電壓控制頻率部份, 通常是用變?nèi)荻O管 C 與電感 L, 所接成的 LC 諧振電路。提高變?nèi)荻O管的逆向偏壓, 二極管內的空泛區會加大, 兩導體面之距離一變長, 電容就降低了, 此 LC 電路的諧振頻率, 就會被提高. 反之, 降低逆向偏壓時, 二極管內的電容變大, 頻率就會降低.
而低頻壓控振蕩器則依照不同頻率而選擇不同的方法，例如以改變對電容的充電速率為手段來得到一個電壓控制的電流源。參見波型產生器。
一個（石英振蕩器）OSC通常被使用在下列場合：當頻率需要在小范圍內的調整時、
當正確的頻率或相位對于振蕩器而言是十分重要時、利用不同電壓來當作控制源的振蕩器、用來分散在某個頻率范圍內的干擾使該頻段不受到太大的影響。壓控石英振蕩器的典型頻率變化在數十個PPM之間，這是因?yàn)楦咂焚|(zhì)系數（Quality Factor, or Q Factor）的石英振蕩器只會產生少量的頻率范圍位移。當射頻電路發射（transmitter）電波時會有熱量產生而發生頻率漂移，而使得溫度補償壓控石英振蕩被廣泛的使用，因?yàn)?a href="http://www.jqhs.com.cn/help/" target="_blank">溫補晶振可以根據溫度周圍變化改變晶體本身所需要的溫度系數從而不會出現頻漂的現象，而壓控振蕩器是可以很好的保護晶振電路中的電壓輸出情況不會受到外部電壓所干擾，從而達到電壓穩定性強的效果，VC-TCXO不會受到溫度和外部電壓干擾的影響而改變其壓電特性。
康比電子正是看到這種發展需求不斷創新改革，于是引進代理日本五大品牌晶振，EPSON、SEIKO、KDS、CITIZEN、muRata.原裝正品現貨供應，我們有專業的進口渠道，保證了貨源的問題。另一方面公司著力像貼片晶振方向發展，投資研究出最小的石英晶振4腳封裝，現已投產滿足了市場小型化的需求，希望能給廣大客戶帶來便捷。作者—康比電子
