更多>>有源晶振你不了解的引腳奧秘
來源：http://www.jqhs.com.cn 作者：kangbidz 2013年10月28
生活在現在的社會當中人們都會不自覺點越來越懶惰,高科技的不斷創新,促使人越來越有懶惰性,恨不得什么都是智能機器控制,只要明白自己的思想就可以按照自己的要求去完成事情,雖然這是代表的一個時代的進步和國家的富強,但是我覺得這不是很好.像智能家居,以前都是掃地現在都是自動吸塵器,為什么現在什么宅的人那么多,而且大多都是年輕人,網絡是那么發達,而且網絡上的信息量很大,而且充滿很多誘惑性的東西,雖然可以了解一些知識,但是負面的影響也是蠻大的.比如說高科技的電腦輻射,大家都知道電腦的輻射是最厲害的,因為里面電子元件的原因,但是有一顆電子元件有源晶振它是沒輻射的,已經通過了歐盟檢測指令.是沒有輻射的,因為有源晶振采用的封裝外殼都是無鉛環保材料,里面的集成電路水晶片是采用天然水晶AT切割而成,而不是人工培植.現在市場上大多都是國內廠家自主生產而成,由于成本的增加,晶振的水晶片只能應用人工培植的水晶,所以會有輻射,康比電子所有進口有源晶振都是原廠原裝進口,出廠會經過歐盟環保監測和抗輻射監測等十幾項指標,正規報關入庫,產品質量穩定,性能好.
很多人不明白為什么有些石英晶振一定要有四個引腳,像有源晶振一樣基本上都是四個引腳封裝.這就是有源晶振的復雜之處,因為晶體里面有電壓電路,必須要有四個方位不同的腳位把它的功能運用出來,我們先看一下直插式的有源引腳是怎么定義.
直插式的有源晶振分為兩種規格,正方形和長方形它們的引腳分為不一樣
1、正方的,使用DIP-8封裝,打點的是1腳.
1-NC,4-GND,5-Output,8-VCC.
2、長方的,使用DIP-14封裝,打點的是1腳.
1-NC,7-GND, 8-Output,14-VCC.
BTW：
1、電源有兩種,一種是TTL,只能用5V,一種是HC的,可以3.3V/5V.
2、邊沿有一個是尖角,三個圓角,尖角的是一腳,和打點一致.
有源晶振的規格有幾種,普通石英振蕩器,溫補晶振,壓控振蕩器,恒溫晶振等,其中在電子產品中最常用的就是溫補晶振.

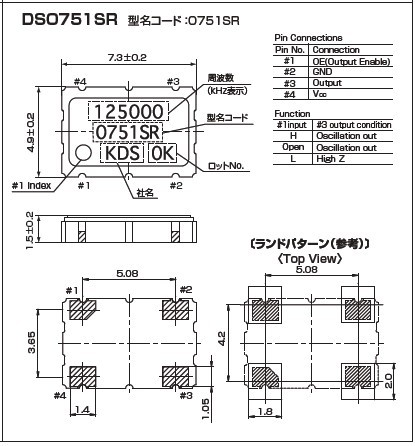

有源晶振通常的用法：一腳懸空,二腳接地,三腳接輸出,四腳接電壓.有源晶振不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單（主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可）,不需要復雜的配置電路.相對于無源晶體,有源晶振的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較 差,而且價格高. 有源晶振由石英晶體組成的,石英晶片之所以能當為振蕩器使用,是基于它的壓電效應.在晶片的兩個極上加一電場,會使晶體產生機械變形,在石英晶片上加上 交變電壓,晶體就會產生機械振動,同時機械變形振動又會產生交變電場,雖然這種交變電場的電壓極其微弱,但其振動頻率是十分穩定的.當外加交變電壓的頻率與晶片的固有頻率(由晶片的尺寸和形狀決定)相等時,機械振動的幅度將急劇增加,這種現象稱為“壓電諧振”.壓電諧振狀態的建立和維持都必須借助于振蕩器電路才能實現.它是一個串聯型振蕩器,晶體管T1和T2構成的兩級放大器,石英晶體XT與電容C2構成LC 電路.在這個電路中,石英晶體相當于一個電感,C2為可變電容器,調節其容量即可使電路進入諧振狀態.因此得出該振蕩器供電電壓為5V,輸出波形為方波的理論.
作者-康比電子
很多人不明白為什么有些石英晶振一定要有四個引腳,像有源晶振一樣基本上都是四個引腳封裝.這就是有源晶振的復雜之處,因為晶體里面有電壓電路,必須要有四個方位不同的腳位把它的功能運用出來,我們先看一下直插式的有源引腳是怎么定義.
直插式的有源晶振分為兩種規格,正方形和長方形它們的引腳分為不一樣
1、正方的,使用DIP-8封裝,打點的是1腳.
1-NC,4-GND,5-Output,8-VCC.
2、長方的,使用DIP-14封裝,打點的是1腳.
1-NC,7-GND, 8-Output,14-VCC.
BTW：
1、電源有兩種,一種是TTL,只能用5V,一種是HC的,可以3.3V/5V.
2、邊沿有一個是尖角,三個圓角,尖角的是一腳,和打點一致.
有源晶振的規格有幾種,普通石英振蕩器,溫補晶振,壓控振蕩器,恒溫晶振等,其中在電子產品中最常用的就是溫補晶振.
有源晶振通常的用法：一腳懸空,二腳接地,三腳接輸出,四腳接電壓.有源晶振不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單（主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可）,不需要復雜的配置電路.相對于無源晶體,有源晶振的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較 差,而且價格高. 有源晶振由石英晶體組成的,石英晶片之所以能當為振蕩器使用,是基于它的壓電效應.在晶片的兩個極上加一電場,會使晶體產生機械變形,在石英晶片上加上 交變電壓,晶體就會產生機械振動,同時機械變形振動又會產生交變電場,雖然這種交變電場的電壓極其微弱,但其振動頻率是十分穩定的.當外加交變電壓的頻率與晶片的固有頻率(由晶片的尺寸和形狀決定)相等時,機械振動的幅度將急劇增加,這種現象稱為“壓電諧振”.壓電諧振狀態的建立和維持都必須借助于振蕩器電路才能實現.它是一個串聯型振蕩器,晶體管T1和T2構成的兩級放大器,石英晶體XT與電容C2構成LC 電路.在這個電路中,石英晶體相當于一個電感,C2為可變電容器,調節其容量即可使電路進入諧振狀態.因此得出該振蕩器供電電壓為5V,輸出波形為方波的理論.
作者-康比電子
