更多>>晶振為什么會產生波形與負載有什么密切的關系
來源：http://www.jqhs.com.cn 作者：kangbidz 2014年04月15

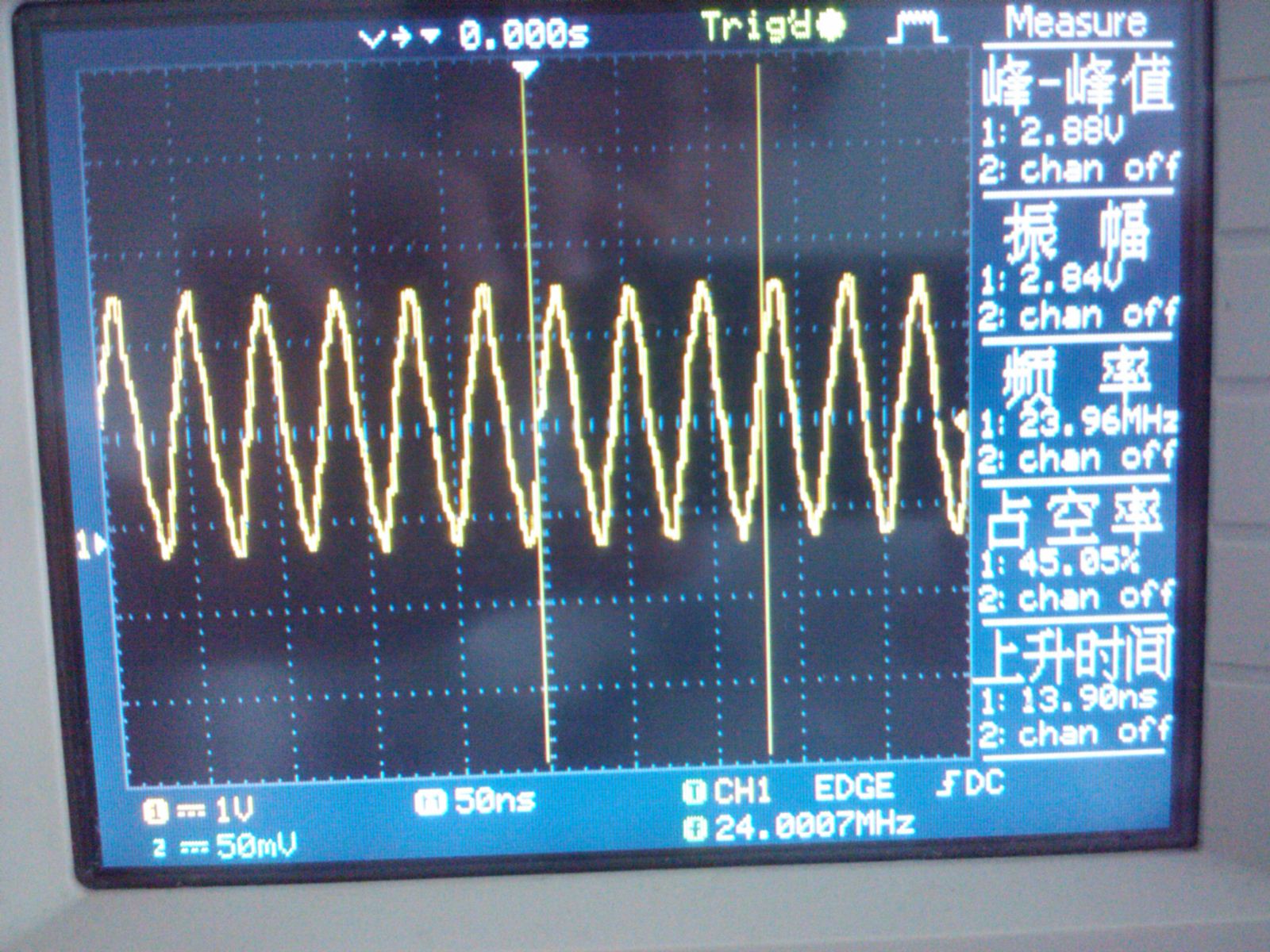

有很多人可能還不了解晶振的波形是什么意思,一般晶體會出現波形都是在儀器上顯示出來的,當然這種能顯示出波形的儀器都是一些專業的石英晶振儀器.一般都是比較大的生產廠家才會有,所以很多人不知道甚至沒見過也不足為奇.
壓電元器件的種類分為很多種,在我們晶振行業中簡單大體分為兩種,無源晶振和有源晶振,普通的無源晶體在儀器測試的時候是輸出的正弦波,晶體只有這一種波形,有源晶振在儀器測試的時候輸出有兩種波形現象正弦波或方波.其實它本身輸出的也是和無源晶體一樣是正弦波頻段,只不過區別在于因?yàn)橛性淳д衿鋬?nèi)部有整流電路,帶有電壓性質,所以輸出了方波.這也是晶振行業的一大技術突破,更好的耐高溫性和穩定性都是廣大客戶鐘愛的原因.
晶振最主要的工作方式就是靠里面的石英水晶片產生振動,天然的石英水晶片經過加工打磨,在利用AT切技術產生頻點,在先進的技術封裝就成了一顆完美的壓電晶體器件.因?yàn)楸旧硭陀胁ㄐ屋敵?只不過沒經過加工不怎么明顯.
石英晶振方波主要用于數字通信系統時鐘上,用來驅動時純計數電路或門電路,對方波主要有輸出電平、占空比、上升/下降時間、驅動能力等幾個指標要求.但是在模擬測試的時候不方便使用,因?yàn)榉讲ㄝ敵龉β蚀?而且驅動能力強.正弦波主要用于對EMI、頻率干擾有特殊要求的電路,主要是這種PCB電路要求輸出的諧波成份很小,所以一般客戶在測試模擬電路的時候都會選擇正弦波來測試,主要的指標有諧波次數和相位噪聲,頻率輸出功率等.
有源晶振只是一種大類的代名詞,意指有電壓輸出的意思,其中我們還分為溫補晶振,恒溫振蕩器,VCXO壓控晶振等.這幾種是比較常見的,還有近階段在通訊業和導航衛星領域比較吃香的可編程振蕩器也是有源晶振的一種,這種技術也是近年來剛盛行沒多久.
其實在晶振眾多參數中最影響波形變化的就是負載電容值和頻率.波形負載是晶振非常重要參數指標.如果選擇使用不當?shù)脑捿p微會出現停振或信號源不正常,重則會損壞整機產品.所以晶振的波形選擇和本身負載有很大的關系,頻率低的普通晶體一般在12PF值以內,所以波形輸出的功率相對小些,但是一些貼片晶振的頻率比較高,達到兆級以上的話,負載一般會在20PF左右,這時候晶振本身會產生基頻,正弦波峰值會變高.所以在國內很少有廠家做到在正常高頻晶振產生基頻的時候正弦波現象會正常.康比電子廠家為了攻破這難關,讓工程部的同事遠赴國外進行技術交流,虛心學習,終于攻破了這一技術難關,成為廣大客戶最優質的晶振供應商.
作者—康比電子
