來源：http://www.jqhs.com.cn 作者：康比電子 2023年06月26
小尺寸使系統設計人員能夠保持產品簡潔緊湊，但與相同組件的較大版本相比，尺寸減小是以性能為代價的。 對于高速計算和運算，許多應用要求極低的抖動 參考時鐘。系統設計者評估權衡和替代方案，以尋找 尺寸和均方根相位抖動性能的最佳組合。一些應用程序使用如此低的 抖動技術包括光模塊、云計算、網絡、數據存儲、PCIe-5/6、 100G/200G/400G/800G以太網和其他射頻應用。時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
第一代差分時鐘解決方案

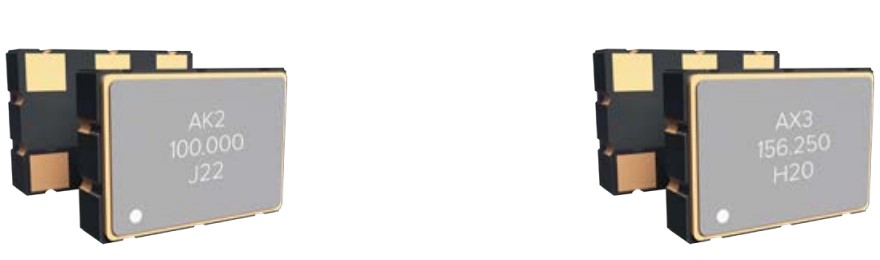

Abracon發布了第一代AK2和AX3系列，作為ClearClock家族的一部分超低抖動石英晶體振蕩器。這些第三泛音解決方案是為了跟上對100至200MHz小封裝時鐘解決方案的需求；尤其是PCI Express，光收發器、數據存儲和網絡設計。提供Abracon ClearClock解決方案 LVPECL、LVDS和HCSL在此頻率范圍內的輸出。
第二代差分時鐘解決方案

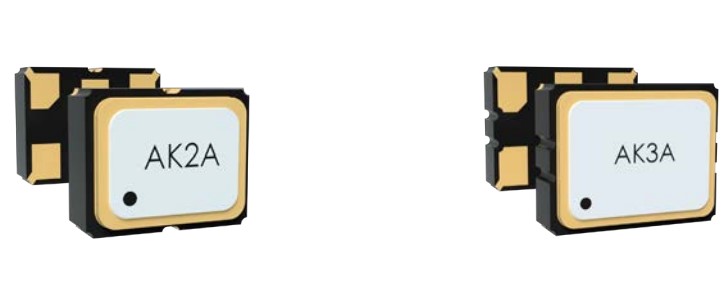

隨著新型振蕩器IC技術的發展，Abracon發布了下一代 ClearClock振蕩器：AK2A和AK3A系列。匹配AK2的較小尺寸(2.5x2.0毫米)和AX3 (3.2x2.5毫米)，有源晶振AK2A和AK3A系列提供了改進的均方根相位抖動性能，而不犧牲其緊湊的外形。例如，在156.25MHz載波上 頻率，AK3A為其HCSL輸出提供了72fs的典型均方根抖動，比AX3有所改進 載波帶寬為12kHz至20MHz時的典型113fs RMS抖動性能

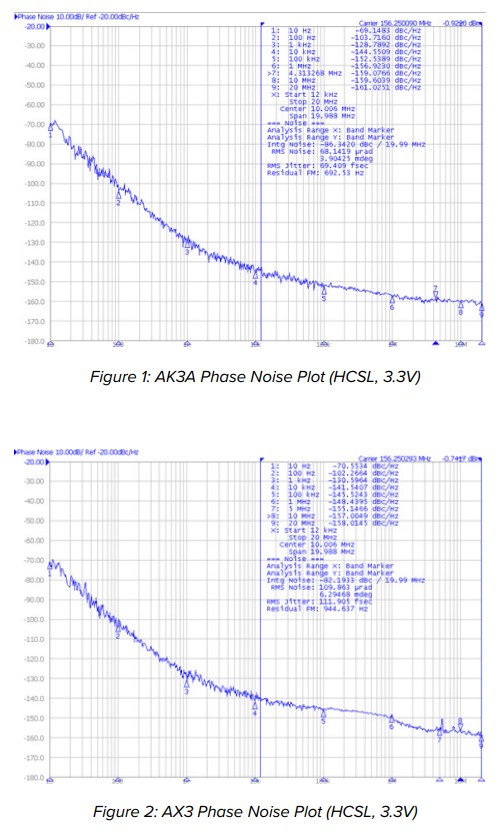

仔細看看這個例子，AK3A的尺寸為3.2x2.5毫米，典型值為72fs 失調帶寬為12kHz至20MHz(以載波頻率為基準)時的均方根抖動 最大規格限值為100 fs。均方根相位抖動是一個時域參數，由下式得出 相位噪聲(頻域)測量。圖1和圖2顯示了的相位噪聲圖對應的AK3A和AX3零件號(AK 3 Haq 1-156.25MHz和AX3HAQ1-156.25MHZ)。進口晶振這兩者器件工作電壓為3.3V，差分HCSL輸出為156.25MHz。注意在頻率偏移時從100kHz開始，AK3A的相位噪底低于AX3，在a時達到-161dBc/Hz 20MHz偏移。時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
AK3A與AX3 RMS相位抖動的關系

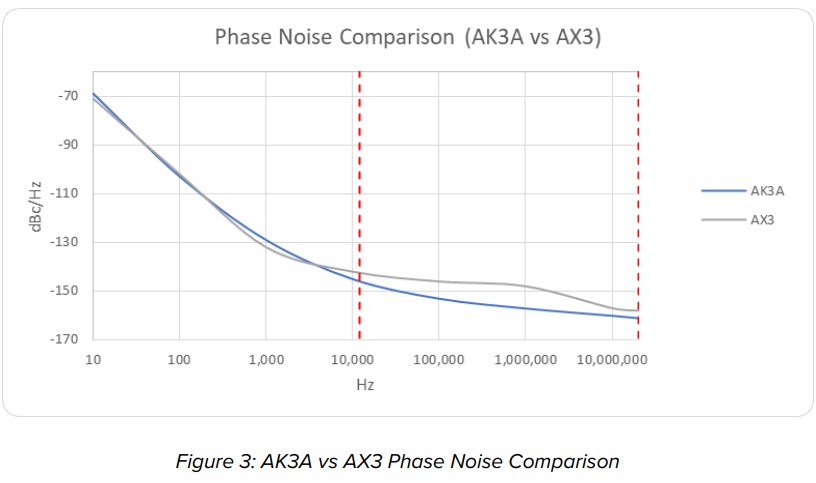

相位噪聲的差異在圖3中更加明顯，圖3給出了兩個相位噪聲圖 在同一塊土地上。AK3A的較低相位噪聲曲線改善了均方根相位抖動 (12kHz - 20MHz)。AK3A解決方案非常適合要求100 fs最大均方根值的最終應用抖動性能。時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
Abracon的ClearClock振蕩器系列有多種輸出邏輯類型，包括HCSL、 LVDS和LVPECL差分晶振。上面的AK3A示例描述了HCSL輸出的性能。
同樣，與第一代同類產品[AK2]相比，AK2A石英晶振系列顯著改善了均方根抖動。圖4和圖5顯示了AK2A和AK2系列之間的差異 100 MHz時(LVDS輸出)。
時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振

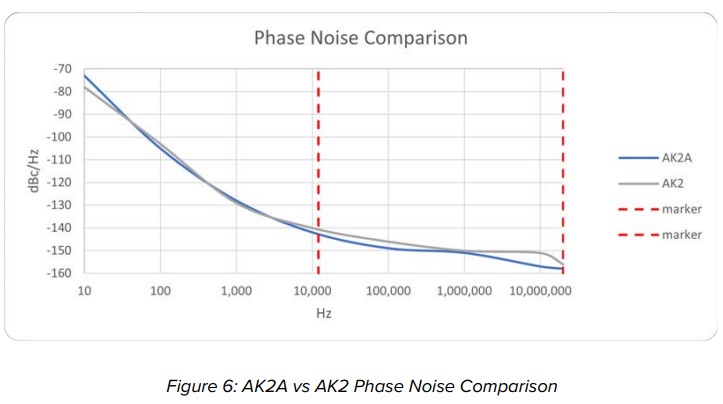

時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振，與AK3A類似，當觀察時，相位噪聲性能的改善更加明顯 相對于載波頻率偏移12kHz至20MHz時的測量下限差異，如所示 圖6。
下表3和表4列出了上述所有器件的特定均方根相位抖動性能。它 應當注意，相位噪聲性能將隨著載波頻率、電源電壓， 封裝尺寸和輸出邏輯。表3和表4中的百分比改進清楚地描述了 隨著ClearClock系列從第一代發展而來，均方根抖動性能顯著提高 到第二代。時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
Table 3: AK3A vs AX3 RMS Phase Jitter (Vdd = 3.3V, Typical)
Table 4: AK2A vs AK2 RMS Phase Jitter (Vdd = 3.3V, Typical)
AK2A和AK3A貼片晶振利用下一代振蕩器ASIC，確保超低的均方根抖動性能，以輕微的功耗成本。隨著最大電流消耗從50 mA（第I代）增加到60 mA（第II代），第二代清除時鐘™振蕩器是在保持低功耗的同時實現超低均方根抖動的主要候選振蕩器。
時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振，系統設計人員需要尖端的解決方案，以優化大小、功率消耗和抖動性能之間的平衡。磨損的清除時鐘™振蕩器家族提供了一個優秀的組合的小形式因素，低功耗，和超低均方根抖動性能。Gen I [AK2和AX3]和Gen II [AK2A和AK3A]產品均提供高級rms抖動性能；Gen II在156.25MHz載波或以上確保100fs最大rms抖動。
第一代差分時鐘解決方案
Abracon發布了第一代AK2和AX3系列，作為ClearClock家族的一部分超低抖動石英晶體振蕩器。這些第三泛音解決方案是為了跟上對100至200MHz小封裝時鐘解決方案的需求；尤其是PCI Express，光收發器、數據存儲和網絡設計。提供Abracon ClearClock解決方案 LVPECL、LVDS和HCSL在此頻率范圍內的輸出。
第二代差分時鐘解決方案
隨著新型振蕩器IC技術的發展，Abracon發布了下一代 ClearClock振蕩器：AK2A和AK3A系列。匹配AK2的較小尺寸(2.5x2.0毫米)和AX3 (3.2x2.5毫米)，有源晶振AK2A和AK3A系列提供了改進的均方根相位抖動性能，而不犧牲其緊湊的外形。例如，在156.25MHz載波上 頻率，AK3A為其HCSL輸出提供了72fs的典型均方根抖動，比AX3有所改進 載波帶寬為12kHz至20MHz時的典型113fs RMS抖動性能
仔細看看這個例子，AK3A的尺寸為3.2x2.5毫米，典型值為72fs 失調帶寬為12kHz至20MHz(以載波頻率為基準)時的均方根抖動 最大規格限值為100 fs。均方根相位抖動是一個時域參數，由下式得出 相位噪聲(頻域)測量。圖1和圖2顯示了的相位噪聲圖對應的AK3A和AX3零件號(AK 3 Haq 1-156.25MHz和AX3HAQ1-156.25MHZ)。進口晶振這兩者器件工作電壓為3.3V，差分HCSL輸出為156.25MHz。注意在頻率偏移時從100kHz開始，AK3A的相位噪底低于AX3，在a時達到-161dBc/Hz 20MHz偏移。時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
| AK3A vs AX3 RMS Phase Jitter (HCSL, 3.3V, 156.25MHz, Typical) | |
| AK3A (Gen II) | AX3 (Gen I) |
| 69.4 fs | 111.9 fs |
相位噪聲的差異在圖3中更加明顯，圖3給出了兩個相位噪聲圖 在同一塊土地上。AK3A的較低相位噪聲曲線改善了均方根相位抖動 (12kHz - 20MHz)。AK3A解決方案非常適合要求100 fs最大均方根值的最終應用抖動性能。時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
Abracon的ClearClock振蕩器系列有多種輸出邏輯類型，包括HCSL、 LVDS和LVPECL差分晶振。上面的AK3A示例描述了HCSL輸出的性能。
同樣，與第一代同類產品[AK2]相比，AK2A石英晶振系列顯著改善了均方根抖動。圖4和圖5顯示了AK2A和AK2系列之間的差異 100 MHz時(LVDS輸出)。
時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振，與AK3A類似，當觀察時，相位噪聲性能的改善更加明顯 相對于載波頻率偏移12kHz至20MHz時的測量下限差異，如所示 圖6。
下表3和表4列出了上述所有器件的特定均方根相位抖動性能。它 應當注意，相位噪聲性能將隨著載波頻率、電源電壓， 封裝尺寸和輸出邏輯。表3和表4中的百分比改進清楚地描述了 隨著ClearClock系列從第一代發展而來，均方根抖動性能顯著提高 到第二代。時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振
| AK3A vs AX3 — RMS Jitter Comparison | |||
| AK3A (Gen II) | AX3 (Gen I) | % Reduced | |
| HCSL, 156.250 MHz | 69 fs | 112 fs | -38% |
| LVDS, 100 MHz | 160 fs | 268 fs | -40% |
| LVDS, 156.25MHz | 81 fs | 119 fs | -32% |
Table 3: AK3A vs AX3 RMS Phase Jitter (Vdd = 3.3V, Typical)
| AK2A vs AK2 — RMS Jitter Comparison | |||
| AK2A (Gen II) | AK2 (Gen I) | % Reduced | |
| HCSL, 100 MHz | 152 fs | 181 fs | -16% |
| LVDS, 100 MHz | 160 fs | 267 fs | -40% |
| LVDS, 156.25MHz | 83 fs | 122 fs | -32% |
Table 4: AK2A vs AK2 RMS Phase Jitter (Vdd = 3.3V, Typical)
AK2A和AK3A貼片晶振利用下一代振蕩器ASIC，確保超低的均方根抖動性能，以輕微的功耗成本。隨著最大電流消耗從50 mA（第I代）增加到60 mA（第II代），第二代清除時鐘™振蕩器是在保持低功耗的同時實現超低均方根抖動的主要候選振蕩器。
時鐘振蕩器AK2APAF1-156.2500T3超低抖動6G常用晶振，系統設計人員需要尖端的解決方案，以優化大小、功率消耗和抖動性能之間的平衡。磨損的清除時鐘™振蕩器家族提供了一個優秀的組合的小形式因素，低功耗，和超低均方根抖動性能。Gen I [AK2和AX3]和Gen II [AK2A和AK3A]產品均提供高級rms抖動性能；Gen II在156.25MHz載波或以上確保100fs最大rms抖動。
