更多>>英國晶振IQD處理注意事項
來源：http://www.jqhs.com.cn 作者：康比電子 2018年12月22
英國IQD晶振集團憑借45年的頻率產品制造經驗,IQD晶振集團是頻率控制市場公認的市場先鋒,也是歐洲優秀的石英晶振,貼片晶振,32.768K,溫補晶振等頻率元件制造商之一,WürthElektronikeiSos集團的一部分.IQD擁有80多個國家的活躍客戶,提供全面的頻率產品系列之一,從低成本商用級產品到可靠性高的工業和汽車應用,IQD晶振的產品由世界各地的航空航天,汽車,通信,計算,消費,工業和醫療行業的領先制造商指定.下面由康比電子提供英國晶振IQD處理注意事項
晶體單元結構
石英晶振單元包括一個石英小條或小圓盤,根據客戶指定的諧振頻率加工成精確的尺寸和厚度.石英鍍有導電電極,并安裝在密封的保護外殼中(見圖1).
圖一
電極通過玻璃-金屬密封連接到穿過基座組件的引線,或者在SMD陶瓷封裝的情況下(見圖1)；電極通過層狀電鍍陶瓷連接到焊盤.

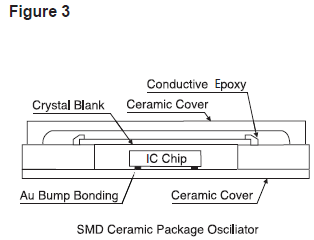

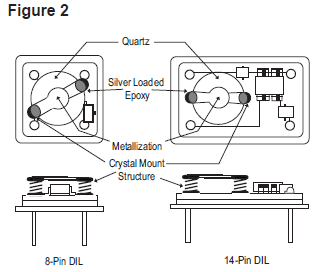

晶體單元通常與其他電路封裝在一起,以實現全功能模塊,例如振蕩器或復合濾波器.圖2和3示出了簡單的晶體振蕩器.由于晶體單元的性質,正確的處理非常重要.
圖二
圖三
機械沖擊
制造晶振部件是為了承受一定程度的機械沖擊.在整個規格表中,這些水平在每種單獨組件類型的環境規格中列出.
過度的震動會導致電特性的改變,這很可能會表現為頻率的改變.嚴重的虐待,例如掉落到堅硬的表面上,很可能導致石英坯料的實際破裂.在陶瓷封裝部件的情況下,陶瓷也可能破裂,導致氣密性損失.

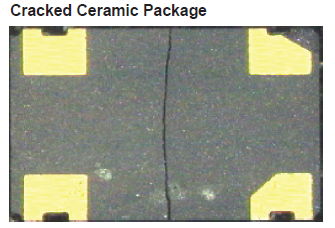

破裂的陶瓷包裝
處理引線
引線過度彎曲會損壞玻璃與金屬之間的密封,從而導致外殼失去氣密性.外殼充滿干燥的惰性氣體,失去氣密性將導致產品因大氣污染而迅速變質.因此,搬運壓電石英晶體時應小心,不要拉或彎曲引線.如果組件需要以彎曲的方式移動,引線應該稍微彎曲遠離玻璃密封件,以避免破裂.推薦的最小曲率半徑取決于產品,例如HC49晶體為2mm,UM1s晶體為1mm.
破裂的HC49

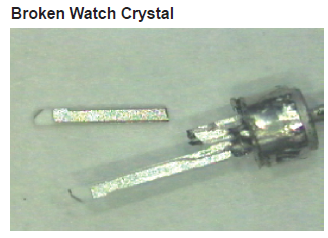

碎裂水晶
帶卷產品
在自動放置機器上使用晶體元件之前,應進行測試,以評估石英晶體諧振器器件在放置過程中將受到的沖擊程度.如有必要,應降低震動水平.

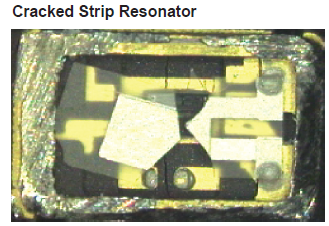

裂紋帶諧振器
溫度
如果晶體受到存儲溫度極限之外的極端溫度,電性能可能會受到影響,最終導致故障.在焊接過程中,有必要在有限的時間內將部件置于高溫下,有關最大限值,請參考IQD產品的RoHS狀態文檔.
靜電放電
只有在極端的電壓下才能看到,聽到甚至感覺到靜電,但是即使是最低的電壓也會損壞電子電路.
ESD對石英晶體振蕩器造成的損壞可能不會立即顯現出來,但會被延遲,導致振蕩器電路退化,這又會導致現場振蕩器的故障.雖然石英不一定易受ESD損壞,但振蕩器中包含的相關電子電路是,而且應該被視為靜電放電敏感(ESDS)設備.ESDS設備僅應在ESD保護區(EPA)內處理,在該保護區內,應采取適當?shù)念A(yù)防措施防止ESD損壞.
任何運輸都應使用適當?shù)谋Ｗo(hù)性包裝.所有包裝都應標有警告標志,保護措施和包裝應符合BSEN61340-5-1.

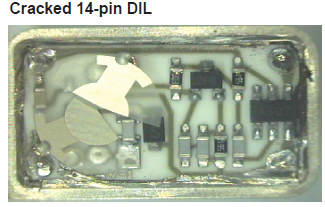

開裂的14針DIL
濕度靈敏度等級保護
IQD頻率產品銷售的少量有源晶振對濕氣進入很敏感.這意味著它們可以從大氣中吸收水分,然后在回流焊過程中,水分膨脹成蒸汽,并會使包裝破裂,從而導致永久損壞.
參照J(rèn)DEC-STD-020對這種類型的損傷的敏感度水平進行量化,相關MSL水平將在設備數據表中給出.當產品對這種類型的損壞敏感時,產品會隨您一起到達,并根據JDEC-STD-033進行包裝和標記.這些產品的儲存和處理應繼續按照J(rèn)DEC-STD-033進行,以避免在回流期間損壞產品.

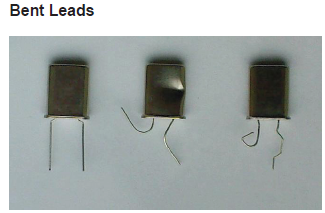

彎曲引線
晶體單元結構
石英晶振單元包括一個石英小條或小圓盤,根據客戶指定的諧振頻率加工成精確的尺寸和厚度.石英鍍有導電電極,并安裝在密封的保護外殼中(見圖1).
圖一
晶體單元通常與其他電路封裝在一起,以實現全功能模塊,例如振蕩器或復合濾波器.圖2和3示出了簡單的晶體振蕩器.由于晶體單元的性質,正確的處理非常重要.
圖二
圖三
制造晶振部件是為了承受一定程度的機械沖擊.在整個規格表中,這些水平在每種單獨組件類型的環境規格中列出.
過度的震動會導致電特性的改變,這很可能會表現為頻率的改變.嚴重的虐待,例如掉落到堅硬的表面上,很可能導致石英坯料的實際破裂.在陶瓷封裝部件的情況下,陶瓷也可能破裂,導致氣密性損失.
破裂的陶瓷包裝
引線過度彎曲會損壞玻璃與金屬之間的密封,從而導致外殼失去氣密性.外殼充滿干燥的惰性氣體,失去氣密性將導致產品因大氣污染而迅速變質.因此,搬運壓電石英晶體時應小心,不要拉或彎曲引線.如果組件需要以彎曲的方式移動,引線應該稍微彎曲遠離玻璃密封件,以避免破裂.推薦的最小曲率半徑取決于產品,例如HC49晶體為2mm,UM1s晶體為1mm.
破裂的HC49
碎裂水晶
在自動放置機器上使用晶體元件之前,應進行測試,以評估石英晶體諧振器器件在放置過程中將受到的沖擊程度.如有必要,應降低震動水平.
裂紋帶諧振器
如果晶體受到存儲溫度極限之外的極端溫度,電性能可能會受到影響,最終導致故障.在焊接過程中,有必要在有限的時間內將部件置于高溫下,有關最大限值,請參考IQD產品的RoHS狀態文檔.
靜電放電
只有在極端的電壓下才能看到,聽到甚至感覺到靜電,但是即使是最低的電壓也會損壞電子電路.
ESD對石英晶體振蕩器造成的損壞可能不會立即顯現出來,但會被延遲,導致振蕩器電路退化,這又會導致現場振蕩器的故障.雖然石英不一定易受ESD損壞,但振蕩器中包含的相關電子電路是,而且應該被視為靜電放電敏感(ESDS)設備.ESDS設備僅應在ESD保護區(EPA)內處理,在該保護區內,應采取適當?shù)念A(yù)防措施防止ESD損壞.
任何運輸都應使用適當?shù)谋Ｗo(hù)性包裝.所有包裝都應標有警告標志,保護措施和包裝應符合BSEN61340-5-1.
開裂的14針DIL
濕度靈敏度等級保護
IQD頻率產品銷售的少量有源晶振對濕氣進入很敏感.這意味著它們可以從大氣中吸收水分,然后在回流焊過程中,水分膨脹成蒸汽,并會使包裝破裂,從而導致永久損壞.
參照J(rèn)DEC-STD-020對這種類型的損傷的敏感度水平進行量化,相關MSL水平將在設備數據表中給出.當產品對這種類型的損壞敏感時,產品會隨您一起到達,并根據JDEC-STD-033進行包裝和標記.這些產品的儲存和處理應繼續按照J(rèn)DEC-STD-033進行,以避免在回流期間損壞產品.
彎曲引線
IQD晶振集團1973年成立于英國,生產的所有晶振產品最初于1988年獲得BS5750認證,所有IQD的設計,制造和測試設施均通過ISO 9001:2015認證.我們的質量管理體系不斷改進和適應,以滿足國際標準和客戶的要求.質量是IQD晶振集團成功的基石,我們?yōu)槲覀兊念l率控制產品系列提供全面的質量解決方案.我們的質量管理體系建立了適當?shù)睦砟?以確保公司及其員工遵守文件化的程序,并通過提供高度誠信的產品和服務來維護客戶滿意度.
