更多>>水晶如何變成石英晶振電子元件
來源：http://www.jqhs.com.cn 作者：康比電子 2019年08月12
石英晶振器件已經參與了這些電子器件的發展,并在這些器件中發揮了重要作用.隨著高度可靠的ICT(信息和通信技術)基礎設施的發展,ICT也在向醫療,護理和農業等領域蔓延.支持這些電子設備的晶體設備的重要性正在增加.此外,隨著諸如動力總成系統,車輛控制和汽車車身控制的電氣部件的進步,還增加了諸如導航的信息通信,并且自動駕駛技術即將進行顯著的演變.
水晶如何變成電子元件?我們來看一下晶體器件的生產,以最典型的石英晶體為例.
①水晶片的加工

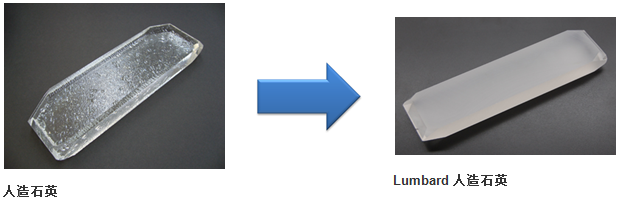

石英(人造石英)是一種無色透明的晶體,但晶體具有方向性,晶體軸必須澄清,以用作晶振電子元件.此過程稱為Lumbard處理.
.png)

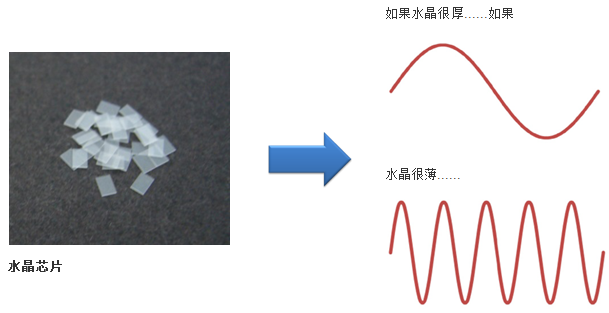

之后,根據目的,相對于晶軸以所需角度切割,并使用研磨劑拋光至目標頻率.在通常稱為AT切割的過程中,頻率與晶體的厚度成反比,因此當頻率較高時拋光的晶體片變薄,而當頻率較低時,晶體片變厚.
.png)
②頻率調整和清潔
用研磨劑處理的晶體片的表面具有加工變形和諸如小裂縫的污垢.為了消除這些加工變形和污垢,晶體表面經化學拋光并使用化學品清潔.在這項工作中,還調整了晶體單元的頻率.
③電極形成
在處理后的晶體片上形成電極,金屬膜如金或銀.通過向該電極供電,可以通過反向壓電現象高性能石英振蕩器晶體片.
.png)
④水晶片的粘附和密封

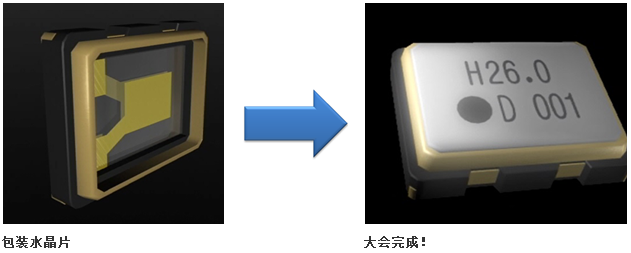

使用導電粘合劑將其上形成有電極的晶體片固定到陶瓷封裝上.在牢固地粘合以承受諸如下落和振動之類的各種沖擊之后,在以100萬為單位檢查頻率的同時進行最終頻率調整.之后,將其密封在真空或氮氣氛中以防止電極氧化.
.png)
⑤檢查,包裝,運輸
進行嚴格的最終檢查以確保滿足所需的特性,并且已經通過的石英晶振單元被包裝和運輸.
電子建立了一個方便而富裕的社會.在20世紀70年代,時鐘被轉換成石英,在2000年代,出現了無線電時鐘,讓我們知道更準確的時間.液晶電視出現了,數字地面廣播開始于2003年,并且可以在薄的大屏幕上欣賞電視.數碼相機可以拍攝照片而不用擔心電影,而且您欣賞拍攝圖像的方式也得到了擴展.貼片晶振,石英晶振,有源晶振等各種類型的晶振器件被廣泛使用在不同行業領域中.
水晶如何變成電子元件?我們來看一下晶體器件的生產,以最典型的石英晶體為例.
①水晶片的加工
石英(人造石英)是一種無色透明的晶體,但晶體具有方向性,晶體軸必須澄清,以用作晶振電子元件.此過程稱為Lumbard處理.
用研磨劑處理的晶體片的表面具有加工變形和諸如小裂縫的污垢.為了消除這些加工變形和污垢,晶體表面經化學拋光并使用化學品清潔.在這項工作中,還調整了晶體單元的頻率.
③電極形成
在處理后的晶體片上形成電極,金屬膜如金或銀.通過向該電極供電,可以通過反向壓電現象高性能石英振蕩器晶體片.
使用導電粘合劑將其上形成有電極的晶體片固定到陶瓷封裝上.在牢固地粘合以承受諸如下落和振動之類的各種沖擊之后,在以100萬為單位檢查頻率的同時進行最終頻率調整.之后,將其密封在真空或氮氣氛中以防止電極氧化.
進行嚴格的最終檢查以確保滿足所需的特性,并且已經通過的石英晶振單元被包裝和運輸.
電子建立了一個方便而富裕的社會.在20世紀70年代,時鐘被轉換成石英,在2000年代,出現了無線電時鐘,讓我們知道更準確的時間.液晶電視出現了,數字地面廣播開始于2003年,并且可以在薄的大屏幕上欣賞電視.數碼相機可以拍攝照片而不用擔心電影,而且您欣賞拍攝圖像的方式也得到了擴展.貼片晶振,石英晶振,有源晶振等各種類型的晶振器件被廣泛使用在不同行業領域中.
