更多>>實現溫補晶振的寬溫范圍內的精確計時
來源：http://www.jqhs.com.cn 作者：kbdzkj 2018年04月20
溫補晶振即溫度補償晶體振蕩器（TCXO）,是通過附加的溫度補償電路使由周?chē)鷾囟茸兓a(chǎn)生的振蕩頻率變化量削減的一種石英晶體振蕩器。在小型化與片式化方面，面臨不少困難，其中主要的有兩點：
一是小型化會使石英晶體振子的頻率可變幅度變小，溫度補償更加困難；
二是片式封裝后在其接作業中，由于焊接溫度遠高于溫補晶振的最大允許溫度，會使晶體振子的頻率發生變化，若不采限局部散熱降溫措施，難以將溫補晶振的頻率變化量控制在±0.5×10－6以下。但是，溫補晶振的技術水平的提高并沒進入到極限，創新的內容和潛力仍較大。
溫度補償
為了實現寬溫范圍內的精確計時，某種形式的溫度補償是必須的。溫度補償需要定期檢測溫度， 然后根據溫度調整晶體的負載，或者是調整時鐘源。
溫度補償可以用兩種方法之一實現。第一種方法是研究一種溫度補償算法，利用溫度傳感器，由計時器件完成模擬或數字的時鐘補償。這種方法通常需要較大的開發和校準投入。另一種方法是使用現成的溫補晶振(TCXO)作為RTC的時鐘源。
校準寄存器

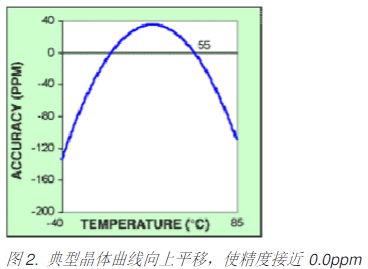

某些RTC，提供了一個數字校準寄存器，可以定時調整時間。這種方法并不改變石英晶振的任何特性，但可以上下調整32.768kHz拋物線，在指定溫度使精度達到0.0ppm。這是通過在振蕩器分頻鏈上加、減時鐘脈沖實現的。需要減去的時鐘脈沖(負校準減時鐘)，或需要插入的時鐘(正校準加時鐘)由寄存器的數值設置。加時鐘脈沖，時間加快；減時鐘脈沖，時間減慢。圖2給出的典型曲線表明拋物線上移至精度接近0.0ppm的位置，溫度監測點為+55°C。
帶有校準寄存器的RTC配合溫度傳感器，能夠在指定溫度達到-2.034ppm到+4.068ppm的計時精度。在高溫和低溫端點，調整范圍為-126ppm至+63ppm，無法將曲線校準到接近0.0ppm。需要處理器周期性地測量溫度，對校準寄存器以及其它RTC寄存器進行調節。
這種方法的主要難點在于需要工廠校準。因?yàn)槊總€(gè)石英晶體的特征不同，因此需要對每個RTC提供一個指定溫度范圍內的校準表，從而花費較大的人力和較長時間。通常采用非易失寄存器保存校準數據，也大大增加了器件成本。另外，校準過程并未補償晶體的老化，可能存在±3ppm的變化。盡管校準寄存器不能自動地隨著溫度的變化進行調整，但它仍然提高了計時精度。
溫補晶振
另一種有效提高計時精度的方法是使用具有溫度補償?shù)?strong>32.768KHZ晶體振蕩器(TCXO)，如DS32kHz，作為獨立的RTC時鐘源。這種器件經過工廠校準，在擴展工業級溫度范圍內(-40°C至+85°C)能夠提供±7.5ppm的精度。TCXO的作用是將晶體拋物線變得平坦(圖3)。
TCXO的內置溫度傳感器可以定時檢測器件溫度，用得到的溫度值在查找表內查詢，查找到的參數用來計算并產生內部32.768kHz晶體的負載電容，以達到0.0ppm的精度。查找表置于芯片內，不需要額外的輸入。
晶體在生產過程中優化于特定的負載電容，數據資料中提供了相應的規格。如果實際負載電容不符合規格要求，將相對于標稱頻率產生偏差。這也正是TCXO提高精度的途徑。如果知道特定晶體在每個溫度點的頻偏，TCXO可以通過調整負載電容來調整頻偏。
使用現成的TCXO不需要研究算法，也不需要工廠校準。缺點是增加了成本，這種多芯方案也增大了PCB面積。
最精確的方案—集成RTC/TCXO/晶體
理想的精確計時器件是集成了RTC、TCXO和石英晶體的單芯片方案。DS3231S、 DS3232和即將公布的DS3234既是這樣的器件。這些器件具有無與倫比的精度：0°C到+40°C范圍內精度為±2.0ppm，相當于每年±1.0分鐘；-40°C到0°C和+40°C到+85°C范圍內為±3.5ppm，相當于每年±1.8分鐘。最差情況下所能提供的精度如圖4所示。如上所述，集成TCXO使晶體原有的拋物線特性曲線變成較為平坦的曲線。
.png)
與上述TCXO方案相同，完全集成的器件經過工廠校準，不需要用戶校準，也不需要額外的開發投入。它將同樣的功能集成在更小的面積上，同時也降低了系統成本。
一是小型化會使石英晶體振子的頻率可變幅度變小，溫度補償更加困難；
二是片式封裝后在其接作業中，由于焊接溫度遠高于溫補晶振的最大允許溫度，會使晶體振子的頻率發生變化，若不采限局部散熱降溫措施，難以將溫補晶振的頻率變化量控制在±0.5×10－6以下。但是，溫補晶振的技術水平的提高并沒進入到極限，創新的內容和潛力仍較大。
溫度補償
為了實現寬溫范圍內的精確計時，某種形式的溫度補償是必須的。溫度補償需要定期檢測溫度， 然后根據溫度調整晶體的負載，或者是調整時鐘源。
溫度補償可以用兩種方法之一實現。第一種方法是研究一種溫度補償算法，利用溫度傳感器，由計時器件完成模擬或數字的時鐘補償。這種方法通常需要較大的開發和校準投入。另一種方法是使用現成的溫補晶振(TCXO)作為RTC的時鐘源。
校準寄存器
某些RTC，提供了一個數字校準寄存器，可以定時調整時間。這種方法并不改變石英晶振的任何特性，但可以上下調整32.768kHz拋物線，在指定溫度使精度達到0.0ppm。這是通過在振蕩器分頻鏈上加、減時鐘脈沖實現的。需要減去的時鐘脈沖(負校準減時鐘)，或需要插入的時鐘(正校準加時鐘)由寄存器的數值設置。加時鐘脈沖，時間加快；減時鐘脈沖，時間減慢。圖2給出的典型曲線表明拋物線上移至精度接近0.0ppm的位置，溫度監測點為+55°C。
帶有校準寄存器的RTC配合溫度傳感器，能夠在指定溫度達到-2.034ppm到+4.068ppm的計時精度。在高溫和低溫端點，調整范圍為-126ppm至+63ppm，無法將曲線校準到接近0.0ppm。需要處理器周期性地測量溫度，對校準寄存器以及其它RTC寄存器進行調節。
這種方法的主要難點在于需要工廠校準。因?yàn)槊總€(gè)石英晶體的特征不同，因此需要對每個RTC提供一個指定溫度范圍內的校準表，從而花費較大的人力和較長時間。通常采用非易失寄存器保存校準數據，也大大增加了器件成本。另外，校準過程并未補償晶體的老化，可能存在±3ppm的變化。盡管校準寄存器不能自動地隨著溫度的變化進行調整，但它仍然提高了計時精度。
溫補晶振
另一種有效提高計時精度的方法是使用具有溫度補償?shù)?strong>32.768KHZ晶體振蕩器(TCXO)，如DS32kHz，作為獨立的RTC時鐘源。這種器件經過工廠校準，在擴展工業級溫度范圍內(-40°C至+85°C)能夠提供±7.5ppm的精度。TCXO的作用是將晶體拋物線變得平坦(圖3)。
TCXO的內置溫度傳感器可以定時檢測器件溫度，用得到的溫度值在查找表內查詢，查找到的參數用來計算并產生內部32.768kHz晶體的負載電容，以達到0.0ppm的精度。查找表置于芯片內，不需要額外的輸入。
晶體在生產過程中優化于特定的負載電容，數據資料中提供了相應的規格。如果實際負載電容不符合規格要求，將相對于標稱頻率產生偏差。這也正是TCXO提高精度的途徑。如果知道特定晶體在每個溫度點的頻偏，TCXO可以通過調整負載電容來調整頻偏。
使用現成的TCXO不需要研究算法，也不需要工廠校準。缺點是增加了成本，這種多芯方案也增大了PCB面積。
最精確的方案—集成RTC/TCXO/晶體
理想的精確計時器件是集成了RTC、TCXO和石英晶體的單芯片方案。DS3231S、 DS3232和即將公布的DS3234既是這樣的器件。這些器件具有無與倫比的精度：0°C到+40°C范圍內精度為±2.0ppm，相當于每年±1.0分鐘；-40°C到0°C和+40°C到+85°C范圍內為±3.5ppm，相當于每年±1.8分鐘。最差情況下所能提供的精度如圖4所示。如上所述，集成TCXO使晶體原有的拋物線特性曲線變成較為平坦的曲線。
與上述TCXO方案相同，完全集成的器件經過工廠校準，不需要用戶校準，也不需要額外的開發投入。它將同樣的功能集成在更小的面積上，同時也降低了系統成本。
與獨立TCXO不同的是，其內部寄存器可以通過串行接口訪問。芯片內部的器件老化寄存器可以提供進一步的負載電容和溫度補償，補償晶體老化造成的精度損失。
