更多>>基于SiTime的32.768K有源晶振頻率穩定性
來源：http://www.jqhs.com.cn 作者：康比電子 2019年07月06
有源晶振頻率保持不變的能力.以在某觀察時間內頻率變化的最大值與標稱頻率之比來表示.年,月的頻率穩定度稱為長期頻率穩定度,它主要決定于基準頻率源的穩定度.日,小時的頻率穩定度稱短期頻率穩定度,它決定于電源,負載及環境的變化,用ppm表示.
SiT1532采用tempflat MEMS技術和低功耗CMOS模擬電路,以1μa以下的工作電流實現非常穩定的32.768khz時鐘信號.
頻率穩定性由(1)初始穩定性和(2)頻率溫度特性這兩個參數表示.
■初期穩定性
初始穩定性是指室溫下相對于標稱頻率32.768KHZ的頻率偏移,用ppm(10-6)表示.這包括焊接引起的偏移和室溫下的電壓變動.
■頻率溫度特性
頻率溫度特性是指在初期穩定性中包含的所有要素中加入了周圍溫度變化的頻率偏移,與初期穩定性相同,用ppm(10-6)表示.
圖1比較了sit1532(采用sitime的MEMS技術的32.768khz振蕩器)和水晶制品的頻率穩定性.藍色虛線表示sit1532的頻率穩定性規格(100ppmp-p),紅色實線表示使用 音叉型石英振子的32.768khz振蕩器的一般頻率穩定性規格.

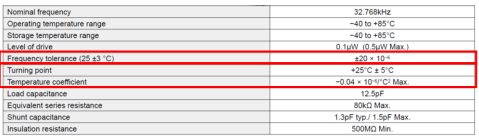

表1:石英基32.768千赫XTAL的頻率穩定性規格
表1是32.768khz音叉型石英晶振規格的例子.由于變化點溫度為25℃,最大溫度系數為0.04ppm/℃,因此頻率溫度特性為-169ppm(-40~85℃).該頻率偏差不包含振蕩電路的激勵電平的變化或PCB上的匹配電容器引起的變化量(始終是石英振子單體電平的特性).因此,實際上特性比這個差.圖2顯示了其他音叉型石英振子的頻率溫度特性的例子.

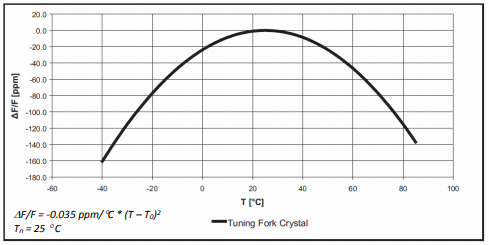

圖2:石英音叉32.768千赫XTAL頻率穩定性與溫度曲線的示例
SiT1532在出廠時進行了全數校準,以確保室溫下10ppm以下,-40~85℃下100ppm以下的頻率穩定性.表2表示sitime的32.768khz振蕩器sit1532的頻率穩定性參數.與具有拋物線溫度特性曲線的音叉型石英晶體振蕩器不同,sit1532的溫度特性在全溫度下表現出非常平坦的特性.工作電壓為1.5~3.63v時,在全溫度范圍內維持100ppm以下的頻率穩定性.此外,用頻率計數器測量sit15xx的輸出頻率時,請將計數器的柵極時間設定為100ms以上.

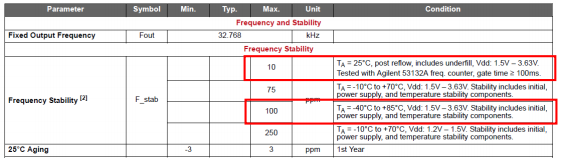

表SiT153232.768千赫振蕩器的頻率穩定性規格
SiT1532的初期穩定性10ppm具有石英振子的初期穩定性(20ppm)的2倍的穩定性,以1μa以下的低消耗電流實現比石英振子更優異的頻率特性.此外,世界上最小的封裝(1.55x0.85mmCSP)可提供這種卓越的性能.
sitime繼sit1532之后,開發了sit1552.sit1552在同一個世界最小的封裝(1.55x0.85mmCSP)中實現了頻率溫度特性5ppm的業界最高穩定性.我們的有源晶振產品也請您考慮一下
SiT1532采用tempflat MEMS技術和低功耗CMOS模擬電路,以1μa以下的工作電流實現非常穩定的32.768khz時鐘信號.
頻率穩定性由(1)初始穩定性和(2)頻率溫度特性這兩個參數表示.
■初期穩定性
初始穩定性是指室溫下相對于標稱頻率32.768KHZ的頻率偏移,用ppm(10-6)表示.這包括焊接引起的偏移和室溫下的電壓變動.
■頻率溫度特性
頻率溫度特性是指在初期穩定性中包含的所有要素中加入了周圍溫度變化的頻率偏移,與初期穩定性相同,用ppm(10-6)表示.
圖1比較了sit1532(采用sitime的MEMS技術的32.768khz振蕩器)和水晶制品的頻率穩定性.藍色虛線表示sit1532的頻率穩定性規格(100ppmp-p),紅色實線表示使用 音叉型石英振子的32.768khz振蕩器的一般頻率穩定性規格.

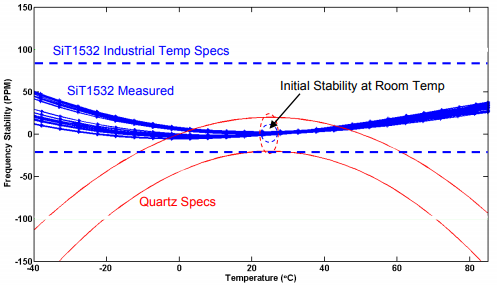

圖SiT1532微機電系統振蕩器和石英音叉型32.768千赫振蕩器的頻率穩定性與溫度特性曲線和規格限值
基于音叉型石英振子的32.768khz振蕩器的頻率穩定性一般以表示室溫25℃下的常溫頻率偏差和共振頻率相對于溫度變化的拋物線特性的兩個參數來表示.頻率溫度特性可根據制造商數據表中的變化點溫度和2次溫度系數進行計算.表1:石英基32.768千赫XTAL的頻率穩定性規格
圖2:石英音叉32.768千赫XTAL頻率穩定性與溫度曲線的示例
表SiT153232.768千赫振蕩器的頻率穩定性規格
sitime繼sit1532之后,開發了sit1552.sit1552在同一個世界最小的封裝(1.55x0.85mmCSP)中實現了頻率溫度特性5ppm的業界最高穩定性.我們的有源晶振產品也請您考慮一下
