更多>>微機電系統有源晶振的性能優于石英器件
來源：http://www.jqhs.com.cn 作者：康比電子 2019年08月03
移動產品可能會受到惡劣環境的影響.在各種條件下,例如機械沖擊和振動,電磁干擾和極端溫度,微機電系統有源晶振的性能優于石英器件.硅微機電系統諧振器具有50,000g的沖擊,70g的振動和2FIT的可靠性,其固有的耐用性和小質量使其比石英更加堅固.
除了機械穩定性和FIT可靠性之外,微機電系統振蕩器在整個溫度范圍內都有可靠的啟動.微機電系統振蕩器在同一個封裝中結合了正確匹配的諧振器和維持電路,消除了石英晶體振蕩器常見的啟動問題.
移動產品設計師和制造商需要能夠快速創新的新解決方案.微機電系統計時技術的進步已經迅速超越石英計時.基于微機電系統的振蕩器現在提供領先移動設備所需的尺寸,性能和特性.
超小型定時解決方案實現了更小更薄的設計低功耗振蕩器和獨特的省電特性延長了電池壽命更高的可靠性以及抗沖擊和振動性能更高的穩定性和準確性
利用32千赫微機電系統振蕩器提高精度
老化和頻率穩定性的變化是導致時鐘不準確的誤差源.頻率穩定性是時鐘對電壓和溫度的穩定性.美國進口SiTime晶振的型號SiT15xx系列經過工廠校準(調整),確保室溫下頻率穩定性低于20PPM,在-40℃至+85℃的整個溫度范圍內頻率穩定性低于100PPM.與石英晶體不同,石英晶體具有25°C翻轉點的經典音叉拋物線溫度曲線,SiT15xx器件的溫度系數在整個溫度范圍內非常平坦.當工作電壓在3.0V和4.3V之間時,該系列在整個工作溫度范圍內保持低于100PPM的頻率穩定性,當?shù)蛪汗ぷ麟妷航抵?.7V時,保持150PPM的頻率穩定性
老化定義了時鐘頻率隨時間的穩定性,通常以1年為間隔進行測量.SiT15xx器件在25℃下的老化率為3PPM,而石英晶振中的老化率為5PPM.
微機電系統振蕩器設計有一個可編程平臺,使其高度靈活.除了尺寸和性能優勢,微機電系統時序還提供了顯著的供應鏈優勢.作為無工廠半導體生態系統的一部分,SiTime利用大規模半導體制造,封裝和測試基礎設施,以非常短的交付周期提供經濟高效的解決方案.
隨著移動設備變得更加復雜和時序要求的提高,SiTime的超小型微機電系統解決方案是智能移動應用的理想解決方案.
除了機械穩定性和FIT可靠性之外,微機電系統振蕩器在整個溫度范圍內都有可靠的啟動.微機電系統振蕩器在同一個封裝中結合了正確匹配的諧振器和維持電路,消除了石英晶體振蕩器常見的啟動問題.
移動產品設計師和制造商需要能夠快速創新的新解決方案.微機電系統計時技術的進步已經迅速超越石英計時.基于微機電系統的振蕩器現在提供領先移動設備所需的尺寸,性能和特性.
超小型定時解決方案實現了更小更薄的設計低功耗振蕩器和獨特的省電特性延長了電池壽命更高的可靠性以及抗沖擊和振動性能更高的穩定性和準確性

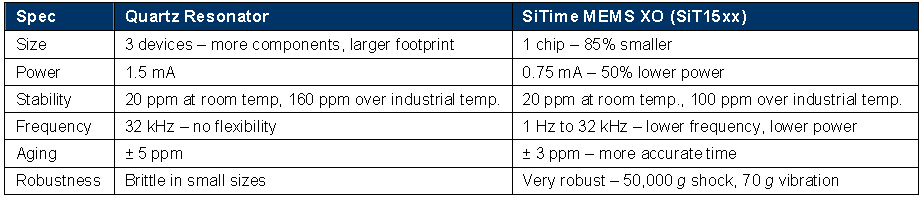

表1:石英晶體振蕩器與SiT15xx微機電系統振蕩器的匯總比較
老化和頻率穩定性的變化是導致時鐘不準確的誤差源.頻率穩定性是時鐘對電壓和溫度的穩定性.美國進口SiTime晶振的型號SiT15xx系列經過工廠校準(調整),確保室溫下頻率穩定性低于20PPM,在-40℃至+85℃的整個溫度范圍內頻率穩定性低于100PPM.與石英晶體不同,石英晶體具有25°C翻轉點的經典音叉拋物線溫度曲線,SiT15xx器件的溫度系數在整個溫度范圍內非常平坦.當工作電壓在3.0V和4.3V之間時,該系列在整個工作溫度范圍內保持低于100PPM的頻率穩定性,當?shù)蛪汗ぷ麟妷航抵?.7V時,保持150PPM的頻率穩定性
老化定義了時鐘頻率隨時間的穩定性,通常以1年為間隔進行測量.SiT15xx器件在25℃下的老化率為3PPM,而石英晶振中的老化率為5PPM.
微機電系統振蕩器設計有一個可編程平臺,使其高度靈活.除了尺寸和性能優勢,微機電系統時序還提供了顯著的供應鏈優勢.作為無工廠半導體生態系統的一部分,SiTime利用大規模半導體制造,封裝和測試基礎設施,以非常短的交付周期提供經濟高效的解決方案.
隨著移動設備變得更加復雜和時序要求的提高,SiTime的超小型微機電系統解決方案是智能移動應用的理想解決方案.
