- 產品型號：4323827
- 頻率：6.4~38.88MHZ

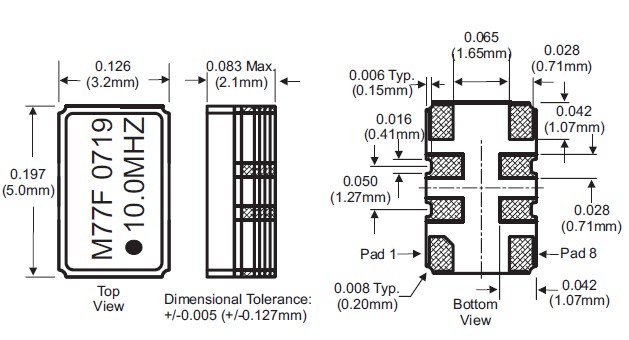

- 尺寸：5.0*3.2mm
- 產品介紹：產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.
-

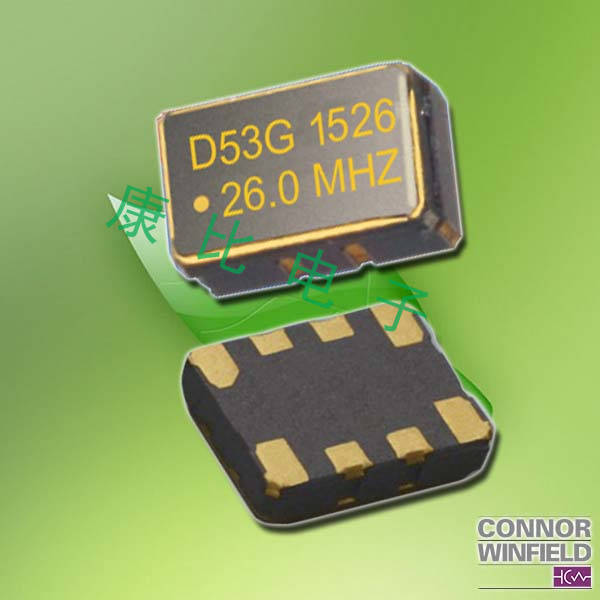

ConnorWinfield晶振,溫補晶振,TX193晶振
ConnorWinfield晶振,溫補晶振,TX193晶振,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
.jpg)
| 型號 | TX193晶振（VC-TCXO） | |
| 輸出頻率范圍 | 6.4?38.88MHz | |
| 電源電壓范圍 | 2.5~3.3V | |
| 電源電壓（Vcc） | 2.5~3.3V | |
| 消耗電流 | +1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz） | |
| 待機時電流 | - | |
| 輸出電壓 | 0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） | |
| 輸出負載 | 10kΩ//10pF | |
| 頻率穩定度 | 常溫偏差 | ±1.5×10-6 max.（After 2 reflows） |
| 溫度特性 |
±1.0×10-6,±2.5×10-6 max./-30?+85℃ ±1.0×10-6,±2.5×10-6 max./-40?+85℃（Option） |
|
| 電源電壓特性 | ±0.2×10-6 max.（VCC ±5%） | |
| 負載變化特性 | ±0.2×10-6 max.（10kΩ//10pF±10%） | |
| 長期變化 | ±1.0×10-6 max./year | |
| 頻率控制 | 控制靈敏度 |
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V ±3.0×10-6?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V |
| 頻率控制極性 | 正極性 | |
.jpg)
.jpg)
ConnorWinfield晶振各項注意事項：
晶振產品使用每種產品時,請?jiān)?a target="_blank">石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。ConnorWinfield晶振,溫補晶振,TX193晶振
