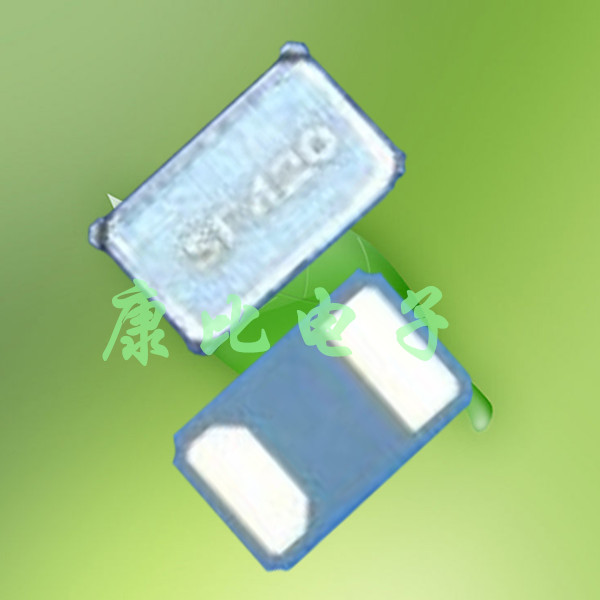

小型貼片晶振,SC-16S晶體,千赫茲晶振,Q-SC16S03220C5AAAF

產品型號：87263296
頻率：32.768Khz

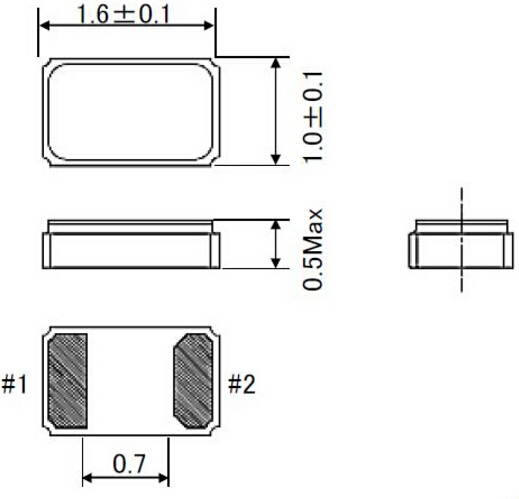

尺寸：1.6X1.0X0.5mm,詳情請瀏覽PDF
產品介紹：高密度小體積封裝適合貼片封裝類型,“Q-SC16S03220C5AAAF”,優秀的耐沖擊性,耐溫度性,完全無鉛,高信賴性的光蝕微影法加工的石英水晶振動子.

小型貼片晶振,SC-16S晶體,千赫茲晶振“Q-SC16S03220C5AAAF”主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型、薄型、輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性.

項目	記號	SC-16S	條件
頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-40°C～+85°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管

“Q-SC16S03220C5AAAF”為了使石英晶振在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.

振蕩寬限評價方法的示例 (如左圖).與晶振串聯連接上純電阻 Rx,確認振蕩的開始或結束.緩慢地使 Rx 值逐漸變大 , 開始或結束振蕩時的最大電阻 Rx 加上晶振的有效電阻 Re,就是該電路的大概負性電阻的數值.負性電阻 |- R| = Rx + Re|−R| 為晶振的等效串聯電阻的最大值 (R1 max.) 的 5 倍以上.*Re 為振蕩時的有效電阻值.Re = R1 (1 + CO/CL ) 2. 自1881年創業以來,精工公司已不斷地向全世界推出了各種具有革新性的商品和服務.以腕表、電子元器件、系統解決方案的3大業務為軸心,推進各種業務,在全球范圍內開展各項活動.精工永恒不變主體就是,依靠“覺得可靠的質量”讓顧客得到滿足.將集團基本理念定為“努力成為值得社會信賴的公司”,我們希望像全世界的顧客提供值得信賴的商品和服務.
