首頁進口晶振晶振DSF753SAF,進口石英振蕩器,大真空晶振北京經銷商,1D21407AQ3

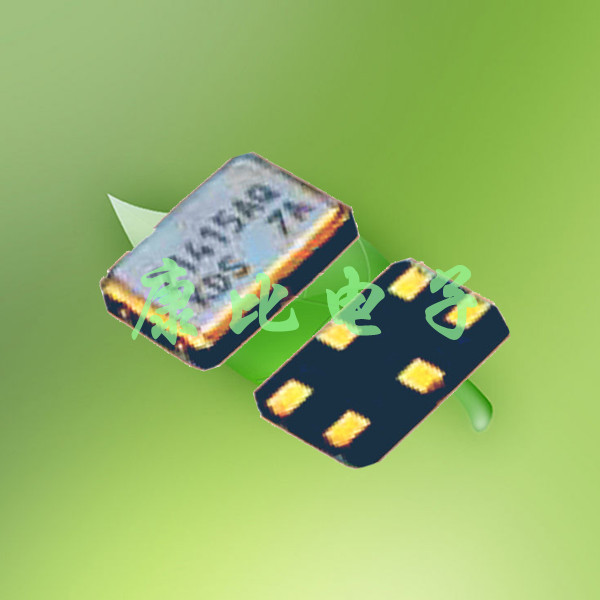

晶振DSF753SAF,進口石英振蕩器,大真空晶振北京經銷商,1D21407AQ3

產品型號：75881571
頻率：8.0~45MHZ

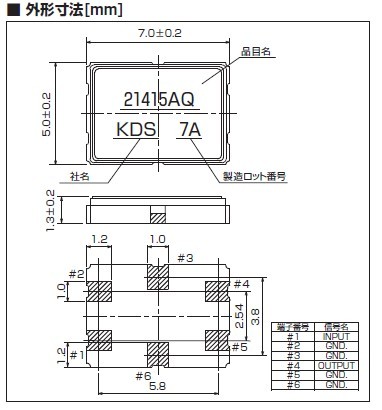

尺寸：7.0*5.0mm,詳解請瀏覽PDF
產品介紹：溫補晶體（TCXO）貼片晶振,“1D21407AQ3”,度穩定性：0.5PPM?2.0PPM,作溫度范圍: 30度?85度,源電壓：1.8V?3.3V,度電壓控制功能,界上最薄的晶振封裝,頻率：26兆...

晶振DSF753SAF,進口石英振蕩器,大真空晶振北京經銷商,“1D21407AQ3”,有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm；２.產品的激勵功率相關性參數有大幅提升；３.產品的長期老化率可保證在±2ppm之內.

料號	DSF753SA
頻率范圍	8.0~45MHZ
負載電容	7pf 8pf 9pf 10pf 12pf 20pf
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
電壓	1.8V 2.5V 3.3V 5V

在技術文獻及產品應用上, “1D21407AQ3”,石英晶體共振子的共振有三組不同定義及特性的共振頻率.
(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )(series resonance frequency and parallel resonance frequency)
(2) 諧振頻率及反諧振頻率 ( fr , fa )(resonance frequency and anti-resonance frequency)
(3) 最大電導頻率及最小電導頻率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).
這三組頻率的導納(admittance)圖, 可以從(如圖)復數坐標清楚的看到.
串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.
諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.
在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fs and fp , 是最重要的二個頻率參數. 對于串聯諧振頻率及并聯諧振頻率( fs and fp )二者的關系, 我們可以用下列公式來表達:

公式中的C1及 L1 分別是(如圖)中的動態電容(motional capacitance)及動態電感(motional conductance); Co 是靜態電容(shunt capacitance).

1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.
1965開始批量生產的晶體諧振器零件.
1970東京辦事處.
1974建川廠（現涼廠）最高可能的大規模生產在世界人造石英晶體.
1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.
1987開名古屋辦事處.開始的溫度補償晶體振蕩器（TCXO）生產和電壓控制晶體振蕩器（VCXO）.
1993建立了天津該公司開始音叉型石英晶體諧振器的海外生產.
1998（獲得QS9000質量標準/汽車質量保證管理體系.）
2001擴大生產規模天津該公司地板
2010建立大真空（泰國）有限公司
2013東京證券交易所上市第一節.
大真空電子立基日本,在美國與中國大陸均設有生產據點,營業與銷售據點包括日本、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.大真空電子多年來致力于研發創新,部分核心技術是日本業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.

“1D21407AQ3”,大真空電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.
2.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
