2*6彎腳晶體,日本進口SM-26F晶體,大真空晶振指定供貨商

產品型號：97502347
頻率：30KHZ~100KHZ

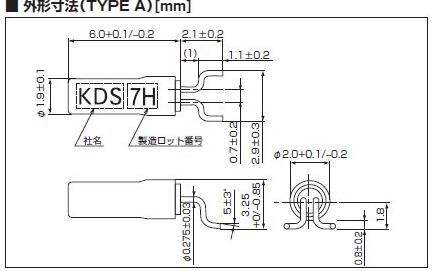

尺寸：6.0*1.9mm,詳解請瀏覽PDF
產品介紹：產品使用與無線通訊,手機產品,數碼電子等領域,小體積薄型貼片狀滿足無鉛焊接回流溫度要求,是汽車電子的首選.

2*6彎腳晶體,日本進口SM-26F晶體,大真空晶振指定供貨商晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

料號	SM-26F
頻率范圍	30~100KHZ
負載電容	8pf 10pf 12.5pf
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
包裝	2500/pcs

石英晶振生產流程
1.芯片清洗：
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
5. 封焊:
將基座與上蓋放置在充滿氮氣(或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有：
   ◆ 電阻焊
   ◆ 滾邊焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 錫金焊(AuSn)

大真空電子立基日本,在美國與中國大陸均設有生產據點,營業與銷售據點包括日本臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.大真空電子多年來致力于研發創新,部分核心技術是日本業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.
大真空電子多年來致力于研發創新,部分核心技術是日本業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.大真空電子以嚴謹的質量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.

大真空電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管何可能污染環境的因素,善盡社會責任.
