首頁進口晶振振蕩器FCXO-03L,5032四腳有源晶振,River有源貼片晶體

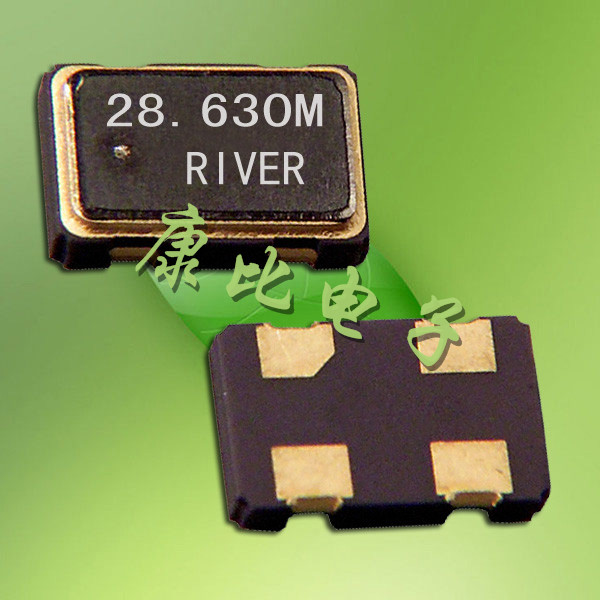

振蕩器FCXO-03L,5032四腳有源晶振,River有源貼片晶體

產品型號：11679913
頻率：1.5~60MHZ

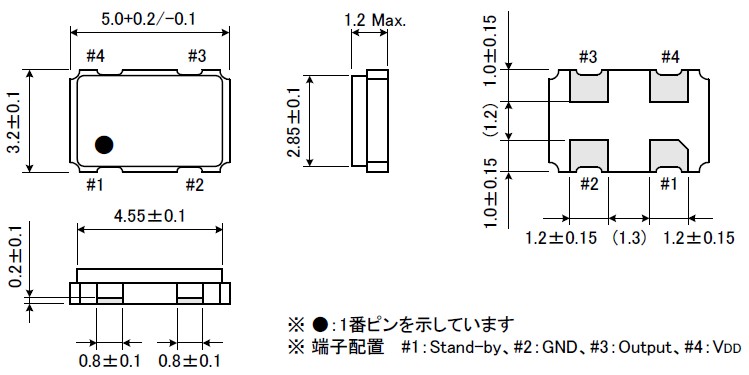

尺寸：5.0*3.2mm
產品介紹：RIVER ELETEC經過60多年的發展現已成為一個以研發和生產晶振為核心業務的日本上市公司,公司產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、...

振蕩器FCXO-03L,5032四腳有源晶振,River有源貼片晶體有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm；２.產品的激勵功率相關性參數有大幅提升；３.產品的長期老化率可保證在±2ppm之內5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

型號	FCXO-03L
頻率范圍	1.5~60.000MHZ
負載（pf）	8pf、10pf以及客戶指定
精度（ppm）	15 20 30 50
工作溫度	-20 ～ +70℃ -30 ～ +85℃ -40 ～ +85℃
周波數溫度特性	15ppm 20ppm 30ppm 50ppm
保存溫度特性	-40 +85℃
直列抵抗(Ω)	8.000～9.000MHz：500 Max 500 9.000～9.500MHz：250 Max 250 9.500～10.000MHz：200 Max 200 10.000～12.000MHz：150 Max 150 12.000～16.000MHz：100 Max 100 16.000～30.000MHz： 70 Max 070 30.000～60.000MHz： 50 Max 050
電壓	2.5V 3.3V以及客戶指定

量測負性阻抗:
石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）
※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
※ -R的要求(標準)： -R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.

大河晶振技為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.

深圳康比電子有限公司：同時代理國外多個知名品牌晶振系列.日本大真空KDS、愛普生、EPSON、精工、SEIKO、西鐵城、CITIZEN、村田、muRata、TDK、NDK.公司產品有：有源晶振、溫補振蕩器、壓控振蕩器、恒溫晶體、VCXO、TCXO、VC-TCXO、SPXO、OCXO.貼片晶振體積有：5X7mm、6035mm、5032mm、4025mm、3225mm、2520mm等石英晶振系列.產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、數字電視接收器、通訊設備、電波鐘表、電腦、電子數碼等高科技行業產品.

雖然大河持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日常活動和制造過程.大河組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少廢物,零事故,創造一個舒適的工作環境.我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.
