首頁進口晶振石英晶振,貼片晶振,HCM49晶振,

石英晶振,貼片晶振,HCM49晶振,

產品型號：38660337
頻率：3.5MHZ~50.0MHZ

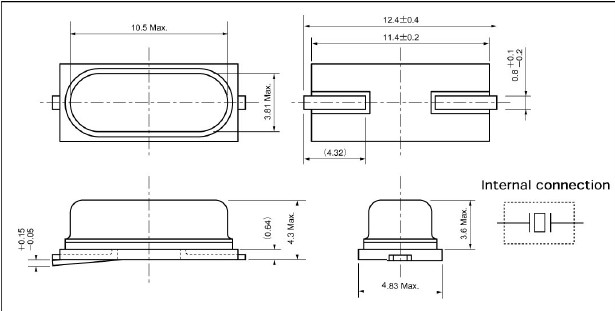

尺寸：12.4*4.83mm,詳解請瀏覽PDF
產品介紹：石英晶振,貼片晶振,HCM49晶振,小型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,小型,薄型優良的耐環境特性,包括耐熱性,耐沖擊性等,在移動通信領域可發...

西鐵城矮殼晶體,HCM49晶振,常用貼片晶振.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

項目	模型	HCM49	條件
標準頻率	fo	3.5~50MHZ
周波數偏差	ppm	±10ppm ±20ppm 或指定	at25℃
負載電容	CL	12.5pf或指定
工作溫度范圍	TopR	-20℃~+75℃
儲存溫度范圍	TsTR	-40℃~+85℃
變曲點溫度	TM	25℃±5℃
溫度系數	β	-0.034±0.006ppm/℃²
動態電阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激勵電平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并聯電容	Co	1.2PF Typ 1.0Typ

最大電導頻率及最小電導頻率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.
諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.
在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fs and fp , 是最重要的二個頻率參數. 對于串聯諧振頻率及并聯諧振頻率( fs and fp )二者的關系, 我們可以用下列公式來表達:

公式中的C1及 L1 分別是(圖七)中的動態電容(motional capacitance)及動態電感(motional conductance); Co 是靜態電容(shunt capacitance).

西鐵城科技自1918年成立以來專業致力于石英手表以及石英晶振的研發、生產、銷售.公司規模龐大,根據不斷擴大業務范圍,目前在多個國家設有分廠,在全球范圍內均設有銷售網絡.公司生產的晶體應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、數字電視接收器、通訊設備、電波鐘表、電腦、電子數碼等高科技行業產品.

西鐵城電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管何可能污染環境的因素,善盡社會責任.
