- 產品型號：78714662
- 頻率：19.2MHZ~38.4MHZ

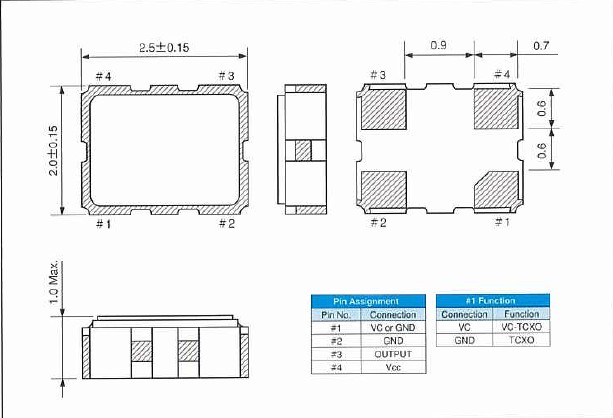

- 尺寸：2.5*2.0mm,詳解請瀏覽PDF
- 產品介紹：小型表面貼片型晶體諧振器,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性,滿足無鉛焊...
-
打卡機晶振,有源晶振CSX-252T,CITIZEN壓控振蕩器
.jpg)
打卡機晶振,有源晶振CSX-252T,CITIZEN壓控振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
.jpg)
| 項目 | 模型 | CSX-252T | 條件 |
| 標準頻率 | fo | 19.2MHZ~38.4MHZ | |
| 電壓 | ppm | 1.8V 2.5V 3.3V 5V或指定 | at25℃ |
| 負載電容 | CL | 12.5pf或指定 | |
| 工作溫度范圍 | TopR | -20℃~+75℃ | |
| 儲存溫度范圍 | TsTR | -40℃~+85℃ | |
| 變曲點溫度 | TM | 25℃±5℃ | |
| 溫度系數 | β | -0.034±0.006ppm/℃² | |
| 動態電阻 | R1 | 35KΩ Max 40KΩ Max 50KΩ Max | at25℃ |
| 激勵電平 | DL | 1μW Max | |
| 老化率 | △f/fo | ±3ppm Max ±5ppm Max | 25℃±3℃ |
| 并聯電容 | Co | 1.2PF Typ 1.0Typ |
.jpg)
.jpg)
.jpg)
石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (如圖) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(如圖)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在(如圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
.jpg)
1918 西鐵城時計的前身、尚工舍時計研究所成立
1924 懷表第一號完成
1930 西鐵城時計株式會社成立中島與三郎就任社長
1936 新建田無工廠
1941 加工機床開始生產
1945 中島進次就任社長
1964 技術研究所成立西鐵城事務所成立
1966 國產首款電子手表“X8”發售
1970 研發CNC自動車床“CINCOM”
1976 開始生產石英水晶振動子
2005 CITIZEN SYSTEMS株式會社成立聯結5家公司（西鐵城電子、MIYOTA、CIMEO精密、狹山精密工業、河口湖精密）成為全資子公司西鐵城集團各公司名稱變更
2008 金森充行就任社長CITIZEN MIYOTA 與 CITIZEN FINETECH合并，成立CITIZEN FINETECH MIYOTA株式會社MIYANO株式會社成為聯結子公司
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「西鐵城電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
