首頁無線網絡有源晶振,石英晶振,西迪斯壓控晶振,Model353晶振,進口振蕩器
- 產品型號：76457202
- 頻率：1-80MHZ
- 尺寸：5.0*3.2mm
- 產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、數字電視接收器、通訊設備、電波鐘表、電腦、電子數碼等高科...
-

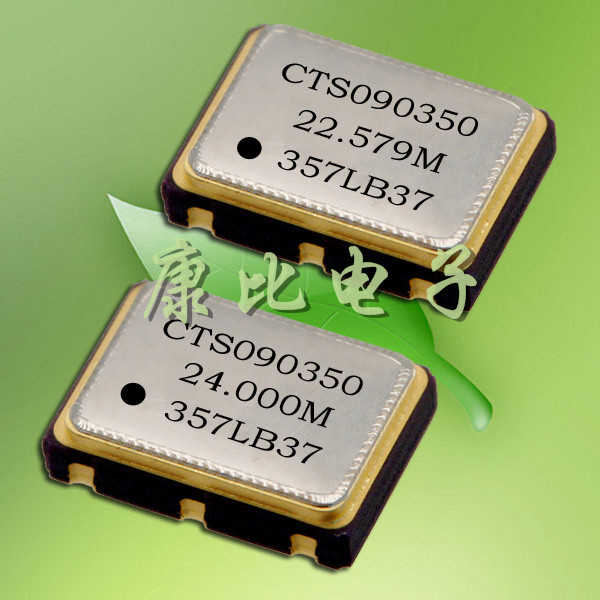

有源晶振,石英晶振,西迪斯壓控晶振,Model353晶振,進口振蕩器
.jpg)
西迪斯壓控晶振,Model353晶振,進口振蕩器壓控晶振（VCXO）壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
.jpg)
| 參數 | Model353晶振 | ||||
| 工作模式 | 基本 | 第三次泛音 | |||
| 頻率范圍 | 1 MHz to 80MHz | 1MHz to 80MHz | |||
| 水晶切割 | AT截法 | ||||
| 頻率公差@ 25°C | ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm | ||||
|
頻率穩定度公差1 (工作溫度范圍,引用到25°C閱讀) |
±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm |
||||
| 工作溫度范圍1 |
-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6] |
||||
| 等效串聯電阻 | 8.000 MHz - 9.999 MHz | 150 Ohms maximum | |||
| 24.000 MHz - 53.999 MHz | 150 Ohms maximum | ||||
| 54.000 MHz - 120MHZ | 100 Ohms maximum | ||||
| 10.000 MHz - 15.999 MHz | 60 Ohms maximum | ||||
| 16.000 MHz - 40.000 MHz | 50 Ohms maximum | ||||
| 負載電容或共振模式(見訂購信息更多的選項) | 10pF, 12pF, 16pF, Series standard | ||||
| Capacitance(Shunt詳細) | 3.0 pF typical, 5.0 pF maximum | ||||
| 激勵功率 | 10 μW typical, 100 μW maximum | ||||
| 老化@ + 25°C | ±5 ppm/yr maximum | ||||
|
絕緣電阻(@直流100 v) |
500M Ohms minimum | ||||
| 儲存溫度范圍 | -40°C to +125°C | ||||
| 回流條件下,按JEDEC j - std - 020 | +260°C maximum, 10 Seconds maximum | ||||
.jpg)
.jpg)
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
.jpg)
美國西迪斯科技1896年成立以來,是一家專業石英頻率控制元件制造商.主要產品包括『石英振蕩子』、『石英振蕩器』、『壓控石英振蕩器』、『溫度補償石英振蕩器』,并且是美國唯一擁有生產『恒溫控制石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務.西迪斯電子以嚴謹?shù)馁|量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.
在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.
(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )
(series resonance frequency and parallel resonance frequency)
(series resonance frequency and parallel resonance frequency)
(2) 諧振頻率及反諧振頻率 ( fr , fa )
(resonance frequency and anti-resonance frequency)
(3) 最大電導頻率及最小電導頻率 ( fm , fn )
(maximum admittance frequency minimum admittance frequency).

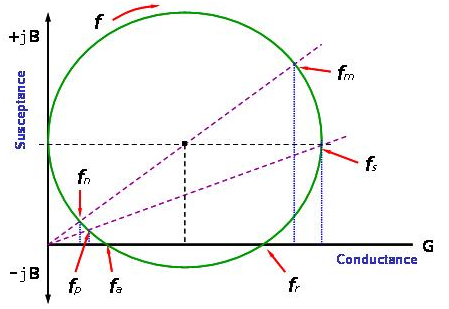

這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到
串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.
諧振頻率及反諧振頻率, fr and fa , 分別是當電導等于零(純電阻特性)的二個頻率. 在這個時候, fr 的阻抗為 1 / Rr 而fa 的阻抗為 1/ Ra.
在評估共振時的等效線路時, 串聯諧振頻率及并聯諧振頻率, fs and fp , 是最重要的二個頻率參數. 對于串聯諧振頻率及并聯諧振頻率( fs and fp )二者的關系, 我們可以用下列公式來表達:
公式中的C1及 L1 分別是(如圖)中的動態電容(motional capacitance)及動態電感(motional conductance); Co 是靜態電(shuntcapacitance).
