首頁進口晶振 QuartzCom晶振QuartzCom晶振,VT7-705-S晶振,無線通信專用晶振

QuartzCom晶振,VT7-705-S晶振,無線通信專用晶振

產品型號：8830012
頻率：5~40MHZ
尺寸：7.0*5.0mm
產品介紹：QuartzCom晶振,VT7-705-S晶振,無線通信專用晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小...

QuartzCom晶振,VT7-705-S晶振,無線通信專用晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
我們保證hiqh質量的生產非常可靠和成本控制。世界領先的電子制造商選擇QuartzCom是因?yàn)樗哂许憫?yīng)時間短，靈活性高，交貨時間短以及基于長期經驗的深厚技術支持。
我們認為這是我們的主要任務，以：為我們的客戶提供全面的最先進的頻率控制產品。通過我們的服務提供保持并不斷提高我們的質量。
QuartzCom AG 憑借其強大的工程力量的卓越開發和應用知識，已經在早期階段優化了客戶的電路設計。QuartzCom AG 希望通過服務和客戶導向以及非常廣泛的產品范圍來提供可靠的高質量解決方案，并作為高效的制造商及時交付指定的產品.
QuartzCom晶振公司致力于生產優質的濾波器,溫補晶振,SMD晶振等元件,主要使用于通信技術、測量、儀器儀表、安全、智能計量、航空電子、衛星、導航、汽車、鐵路、醫療、工業電子等領域.QuartzCom晶振,VT7-705-S晶振,無線通信專用晶振.

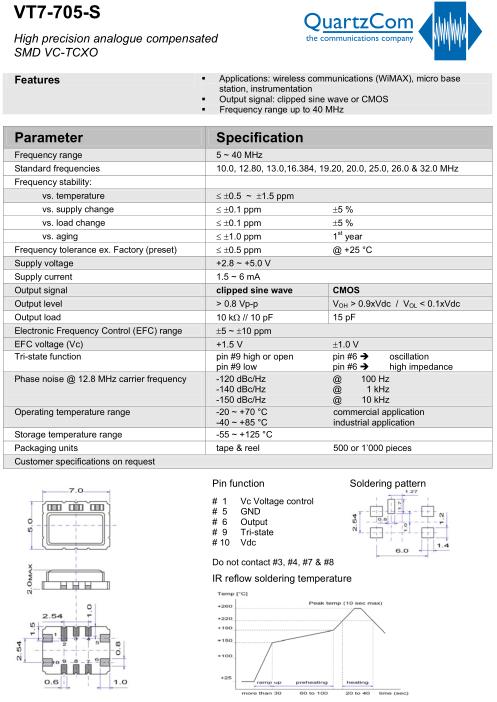

Parameter	Specification
Frequency range	5 ~ 40 MHz
Standard frequencies	10.0, 12.80, 13.0,16.384, 19.20, 20.0, 25.0, 26.0 & 32.0 MHz
Frequency stability:
vs. temperature	≤±0.5~±1.5 ppm
vs. supply change	≤ ±0.1 ppm ±5 %
vs. load change	≤ ±0.1 ppm ±5 %
vs. aging	≤ ±1.0 ppm 1 st year
Frequency slope of perturbations	≤ ±0.5 ppm @ +25 °C
Supply voltage	+2.8 ~ +5.0 V
Supply current	1.5 ~ 6 mA
Output signal	clipped sine wave	CMOS
Output level	> 0.8 Vp-p	V OH > 0.9xVdc / V OL < 0.1xVdc
Output load	10 kΩ // 10 pF	15 pF
Frequency pulling range	±5 ~ ±10 ppm
Voltage control	+1.5 V ±1.0 V±
Tri-state function	pin #9 high or open pin #6 è oscillation pin #9 low pin #6 è high impedance
Phase noise @ 12.8 MHz carrier frequency	-120 dBc/Hz @ 100 Hz -140 dBc/Hz @ 1 kHz -150 dBc/Hz @ 10 kHz
Operating temperature range	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 500 or 1’000 pieces
Customer specifications on request

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。QuartzCom晶振,VT7-705-S晶振,無線通信專用晶振.
