首頁進口晶振愛普生晶振X1G0054410204,TG2016SMN,26MHz,EPSON溫補晶振

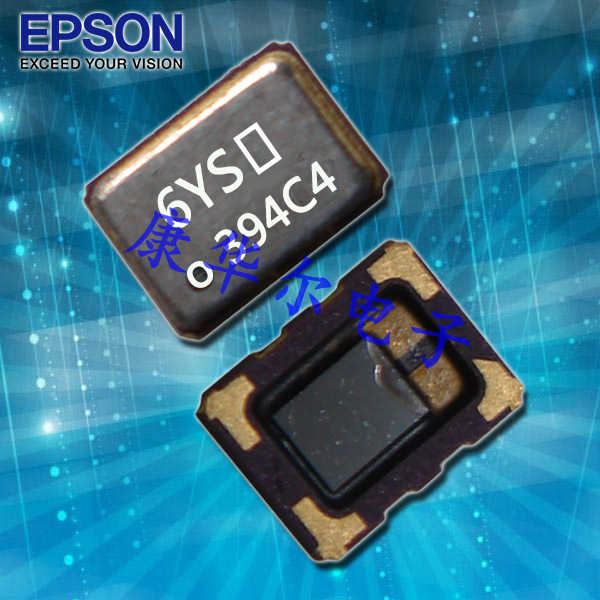

X1G0054410204,TG2016SMN,26MHz,EPSON溫補晶振

產品型號：69077302
頻率：26.000MHz
尺寸：2.0x1.6x0.73mm
產品介紹：X1G0054410204,TG2016SMN,26MHz,EPSON溫補晶振,2016mm晶振,北斗導航晶振，日本進口晶振，EPSON愛普生晶振，型號：TG2016SMN，產品編碼：X1G0054410204，頻率為：2...

X1G0054410204,TG2016SMN,26MHz,EPSON溫補晶振,2016mm晶振,北斗導航晶振，日本進口晶振，EPSON愛普生晶振，型號：TG2016SMN，產品編碼：X1G0054410204，頻率為：26.000MHz，電源電壓：1.7V~1.9V，工作溫度：-40~+85℃，穩定性：±0.5ppm，是一款小體積晶振尺寸2.0x1.6x0.73mm封裝，四腳貼片晶振，TCXO溫補晶體振蕩器，石英晶振，有源晶振，高穩定性和低相位噪聲的TCXO溫補晶振，使用Epson開發和制造的IC和MHz基晶體。相位噪聲是愛普生緊湊的TCXO產品系列中最低的，使其成為GNSS和其他無線通信設備的理想參考時鐘。具有超小型，輕薄型，低抖動，低功耗，低耗能，低電源電壓，低損耗，低電平，低相位噪聲等特點。應用于：GPS、RF，無線通信設備，GNSS，LTE、WiMAX、Wi-Fi、W-LAN，網聯網，無線網絡，藍牙模塊，GPS定位系統等。

X1G0054410204,TG2016SMN,26MHz,EPSON溫補晶振,2016mm晶振,北斗導航晶振，產品特點：
•特點：低噪音
•輸出頻率：10MHz至55MHz石英晶振
•電源電壓：1.8V典型值/2.8V類型/3.0V典型值/3.3V類型
•頻率/溫度特性：±0.5×10-6最大值（-40°C至+85°C），：±2.0×10-6最大值（-40°C至+85°C）
•外形尺寸：2.0×1.6×0.73 mm

X1G0054410204,TG2016SMN,26MHz,EPSON溫補晶振,2016mm晶振,北斗導航晶振,參數表

TG2016SMN	Symbol	VC-TCXO	TCXO	Conditions / Remarks
輸出頻率范圍	f0	26 MHz
		16.368 MHz, 16.369 MHz, 19.2 MHz, 26 MHz, 32 MHz, 38.4 MHz and 40 MHz		Standard frequency
電源電壓	VCC	1.8 V ±0.1 V / 2.8 V ±5 % /		Supply voltage range :1.7 V to 3.63 V
		3.0 V ±5 % / 3.3 V ±5 %
儲存溫度	T_stg	-40 °C to +90 °C		Storage as single product.
工作溫度	T_use	G: -40 °C to +85 °C
頻率容差	f_tol	±1.5 ´ 10-6 Max.		After reflow, +25 °C
“頻率/溫度特性”	f0-TC	C: ±0.5 ´ 10-6 Max. / G: -40 °C to +85 °C		Standard stability version
		F: ±2.0 ´ 10-6 Max. / G: -40 °C to +85 °C
頻率/負載系數	f0-Load	±0.1 ´ 10-6 Max.		10 kW // 10 pF ±10 %
頻率/電壓系數	f0-VCC	±0.1 ´ 10-6 Max.		VCC ± 5 %
頻率老化	f_age	±0.5 ´ 10-6 Max.		+25 °C, First year, 10MHz,
				12 MHz≤ f0 ≤20 MHz,
				24 MHz≤ f0 ≤40 MHz
		±1.5 ´ 10-6 Max.		+25 °C ,First year,
				10 MHz< f0 <12 MHz,
				20 MHz< f0 <24 MHz,
				40 MHz< f0 ≤55 MHz
電流消耗		1.5 mA Max.		10 MHz≤ f0 ≤26 MHz
	ICC	1.8 mA Max.		26 MHz< f0 ≤40 MHz
		2.0 mA Max.		40 MHz< f0 ≤50 MHz
		2.1 mA Max.		50 MHz< f0 ≤55 MHz
輸入電阻	Rin	500 kW Min.	-	VC - GND (DC)
頻率控制范圍	f_cont	±8.0 ´ 10-6 to ±12.0 ´ 10-6	-	B: VC =0.9 V ±0.6 V (VCC =1.8 V) or
				C: VC =1.4 V ±1.0 V (VCC =2.8 V) or
				D: VC =1.5 V ±1.0 V (VCC =3.0 V) or
				E: VC =1.65 V ±1.0 V (VCC =3.3 V)
頻率變化極性	-	Positive polarity	-
對稱性	SYM	45 % to 55 %		GND level (DC cut)
輸出電壓	VPP	0.8 V Min.		Peak to Peak
啟動時間	t_str	1.0 ms Max.		T=0 at 90% Vcc
輸出負載條件	Load_R	10 kW		DC cut capacitor = 0.01 mF
	Load_C	10 pF

X1G0054410204,TG2016SMN,26MHz,EPSON溫補晶振,2016mm晶振,北斗導航晶振,尺寸圖

編碼	進口晶振	型號	頻率	尺寸
X1G005441001200	EPSON愛普生	TG2016SMN	40.000000 MHz	2.00 x 1.60 x 0.61 mm
X1G005441003100	EPSON愛普生	TG2016SMN	19.200000 MHz	2.00 x 1.60 x 0.61 mm
X1G005441003300	EPSON愛普生	TG2016SMN	39.000000 MHz	2.00 x 1.60 x 0.61 mm
X1G005441004700	EPSON愛普生	TG2016SMN	19.200000 MHz	2.00 x 1.60 x 0.61 mm
X1G005441006500	EPSON愛普生	TG2016SMN	38.400000 MHz	2.00 x 1.60 x 0.61 mm
X1G005441020100	EPSON愛普生	TG2016SMN	16.368000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441020200	EPSON愛普生	TG2016SMN	16.369000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441020300	EPSON愛普生	TG2016SMN	19.200000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441020400	EPSON愛普生	TG2016SMN	26.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441020500	EPSON愛普生	TG2016SMN	32.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441020600	EPSON愛普生	TG2016SMN	38.400000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441020700	EPSON愛普生	TG2016SMN	40.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441020800	EPSON愛普生	TG2016SMN	16.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441021100	EPSON愛普生	TG2016SMN	20.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441021200	EPSON愛普生	TG2016SMN	24.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441021300	EPSON愛普生	TG2016SMN	25.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441021400	EPSON愛普生	TG2016SMN	27.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441021500	EPSON愛普生	TG2016SMN	30.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441021600	EPSON愛普生	TG2016SMN	48.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441022000	貼片晶振	TG2016SMN	52.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441022100	EPSON愛普生	TG2016SMN	27.600000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441022300	EPSON愛普生	TG2016SMN	16.384000 MHz	2.00 x 1.60 x 0.61 mm
X1G005441030100	EPSON愛普生	TG2016SMN	16.368000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441030200	EPSON愛普生	TG2016SMN	16.369000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441030300	EPSON愛普生	TG2016SMN	19.200000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441030400	EPSON愛普生	TG2016SMN	26.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441030500	EPSON愛普生	TG2016SMN	32.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441030600	EPSON愛普生	TG2016SMN	38.400000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441030700	EPSON愛普生	TG2016SMN	40.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441030800	EPSON愛普生	TG2016SMN	16.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441031100	EPSON愛普生	TG2016SMN	20.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441031200	EPSON愛普生	TG2016SMN	24.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441031300	EPSON愛普生	TG2016SMN	25.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441031400	EPSON愛普生	TG2016SMN	27.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441031500	EPSON愛普生	TG2016SMN	30.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441031600	EPSON愛普生	TG2016SMN	48.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441032000	EPSON愛普生	TG2016SMN	52.000000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441032100	EPSON愛普生	TG2016SMN	27.600000 MHz	2.00 x 1.60 x 0.73 mm
X1G005441032300	EPSON愛普生	TG2016SMN	16.384000 MHz	2.00 x 1.60 x 0.61 mm
