首頁進口晶振愛普生晶振X1G005421020300,TG2520SMN,19.2MHz,EPSON低噪聲晶振

X1G005421020300,TG2520SMN,19.2MHz,EPSON低噪聲晶振

產品型號：70855336
頻率：19.200MHz
尺寸：2.5x2.0x0.8mm
產品介紹：X1G005421020300,TG2520SMN,19.2MHz,EPSON低噪聲晶振,2520mm晶振,TCXO振蕩器，日本進口晶振，EPSON愛普生晶振，型號：TG2520SMN，產品編碼：X1G005421020300，頻率...

X1G005421020300,TG2520SMN,19.2MHz,EPSON低噪聲晶振,2520mm晶振,TCXO振蕩器，日本進口晶振，EPSON愛普生晶振，型號：TG2520SMN，產品編碼：X1G005421020300，頻率為：19.2 MHz，電源電壓：1.7V~1.9V，工作溫度：-40~+85℃，穩定性：±0.5ppm，小體積晶振尺寸：2.5x2.0x0.8mm封裝，四腳貼片晶振，TCXO晶振，石英晶振，有源晶振，高穩定性和低相位噪聲的TCXO振蕩器，使用Epson開發和制造的IC和MHz基晶體。相位噪聲是愛普生緊湊的TCXO產品系列中最低的，使其成為GNSS和其他無線通信設備的理想?yún)⒖紩r鐘。具有超小型，輕薄型，低抖動，低功耗，低耗能，低電源電壓，低損耗，低電平，低相位噪聲等特點。應用于：GPS、RF，無線通信設備，GNSS，LTE、WiMAX、Wi-Fi、W-LAN，網聯網，無線網絡，藍牙模塊，GPS定位系統等。

X1G005421020300,TG2520SMN,19.2MHz,EPSON低噪聲晶振,2520mm晶振,TCXO振蕩器，產品特點：
•特點：低噪音
•輸出頻率：10MHz至55MHz貼片晶振
•電源電壓：1.8V典型值/2.8V類型/3.0V典型值/3.3V類型
•頻率/溫度特性：±0.5×10-6最大值（-40°C至+85°C），：±2.0×10-6最大值（-40°C至+85°C）
•外形尺寸：2.5×2.0×0.8mm

X1G005421020300,TG2520SMN,19.2MHz,EPSON低噪聲晶振,2520mm晶振,TCXO振蕩器,參數表

TG2016SMN	Symbol	VC-TCXO	TCXO	Conditions / Remarks
輸出頻率范圍	f0	19.2 MHz
		16.368 MHz, 16.369 MHz, 19.2 MHz, 26 MHz, 32 MHz, 38.4 MHz and 40 MHz		Standard frequency
電源電壓	VCC	1.8 V ±0.1 V / 2.8 V ±5 % /		Supply voltage range :1.7 V to 3.63 V
		3.0 V ±5 % / 3.3 V ±5 %
儲存溫度	T_stg	-40 °C to +90 °C		Storage as single product.
工作溫度	T_use	G: -40 °C to +85 °C
頻率容差	f_tol	±1.5 ´ 10-6 Max.		After reflow, +25 °C
“頻率/溫度特性”	f0-TC	C: ±0.5 ´ 10-6 Max. / G: -40 °C to +85 °C		Standard stability version
		F: ±2.0 ´ 10-6 Max. / G: -40 °C to +85 °C
頻率/負載系數	f0-Load	±0.1 ´ 10-6 Max.		10 kW // 10 pF ±10 %
頻率/電壓系數	f0-VCC	±0.1 ´ 10-6 Max.		VCC ± 5 %
頻率老化	f_age	±0.5 ´ 10-6 Max.		+25 °C, First year, 10MHz,
				12 MHz≤ f0 ≤20 MHz,
				24 MHz≤ f0 ≤40 MHz
		±1.5 ´ 10-6 Max.		+25 °C ,First year,
				10 MHz< f0 <12 MHz,
				20 MHz< f0 <24 MHz,
				40 MHz< f0 ≤55 MHz
電流消耗		1.5 mA Max.		10 MHz≤ f0 ≤26 MHz
	ICC	1.8 mA Max.		26 MHz< f0 ≤40 MHz
		2.0 mA Max.		40 MHz< f0 ≤50 MHz
		2.1 mA Max.		50 MHz< f0 ≤55 MHz
輸入電阻	Rin	500 kW Min.	-	VC - GND (DC)
頻率控制范圍	f_cont	±8.0 ´ 10-6 to ±12.0 ´ 10-6	-	B: VC =0.9 V ±0.6 V (VCC =1.8 V) or
				C: VC =1.4 V ±1.0 V (VCC =2.8 V) or
				D: VC =1.5 V ±1.0 V (VCC =3.0 V) or
				E: VC =1.65 V ±1.0 V (VCC =3.3 V)
頻率變化極性	-	Positive polarity	-
對稱性	SYM	45 % to 55 %		GND level (DC cut)
輸出電壓	VPP	0.8 V Min.		Peak to Peak
啟動時間	t_str	1.0 ms Max.		T=0 at 90% Vcc
輸出負載條件	Load_R	10 kW		DC cut capacitor = 0.01 mF
	Load_C	10 pF

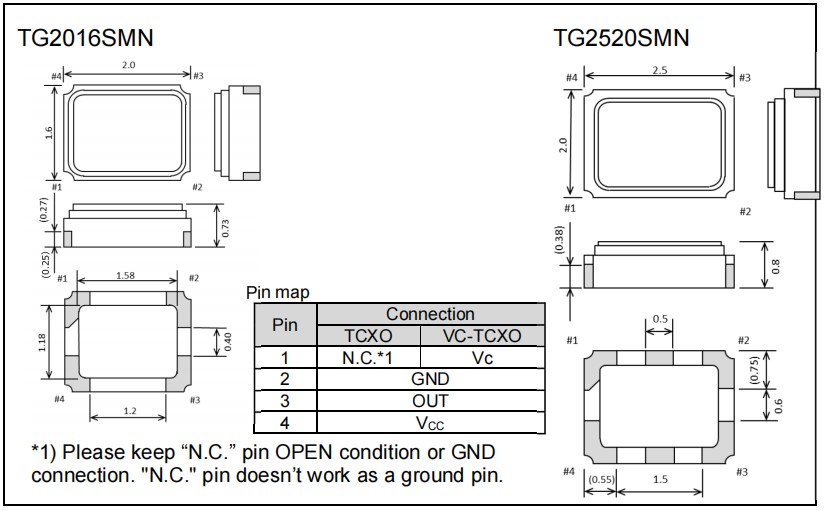

X1G005421020300,TG2520SMN,19.2MHz,EPSON低噪聲晶振,2520mm晶振,TCXO振蕩器,尺寸圖

編碼	愛普生晶振	型號	頻率	尺寸
X1G005421002900	EPSON愛普生	TG2520SMN	19.200000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421003000	EPSON愛普生	TG2520SMN	12.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421003700	EPSON愛普生	TG2520SMN	16.384000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421003800	EPSON愛普生	TG2520SMN	16.384000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020100	EPSON愛普生	TG2520SMN	16.368000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020200	EPSON愛普生	TG2520SMN	16.369000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020300	EPSON愛普生	TG2520SMN	19.200000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020400	EPSON愛普生	TG2520SMN	26.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020500	EPSON愛普生	TG2520SMN	32.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020600	EPSON愛普生	TG2520SMN	38.400000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020700	EPSON愛普生	TG2520SMN	40.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421020800	EPSON愛普生	TG2520SMN	16.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421021100	EPSON愛普生	TG2520SMN	20.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421021200	EPSON愛普生	TG2520SMN	24.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421021300	EPSON愛普生	TG2520SMN	25.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421021400	EPSON愛普生	TG2520SMN	27.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421021500	EPSON愛普生	TG2520SMN	30.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421021600	有源晶振	TG2520SMN	48.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421022000	EPSON愛普生	TG2520SMN	52.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421022100	EPSON愛普生	TG2520SMN	27.600000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421022200	EPSON愛普生	TG2520SMN	50.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030100	EPSON愛普生	TG2520SMN	16.368000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030200	EPSON愛普生	TG2520SMN	16.369000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030300	EPSON愛普生	TG2520SMN	19.200000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030400	EPSON愛普生	TG2520SMN	26.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030500	EPSON愛普生	TG2520SMN	32.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030600	EPSON愛普生	TG2520SMN	38.400000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030700	EPSON愛普生	TG2520SMN	40.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421030800	EPSON愛普生	TG2520SMN	16.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421031100	EPSON愛普生	TG2520SMN	20.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421031200	EPSON愛普生	TG2520SMN	24.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421031300	EPSON愛普生	TG2520SMN	25.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421031400	EPSON愛普生	TG2520SMN	27.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421031500	EPSON愛普生	TG2520SMN	30.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421031600	EPSON愛普生	TG2520SMN	48.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421032000	EPSON愛普生	TG2520SMN	52.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421032100	EPSON愛普生	TG2520SMN	27.600000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421032200	EPSON愛普生	TG2520SMN	50.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005421032400	EPSON愛普生	TG2520SMN	10.000000 MHz	2.50 x 2.00 x 0.80 mm
